 robinet essence à dépression

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3, 4  Suivant
AuteurMessage
dmix79

avatar

Nombre de messages : 223
Age : 38
Localisation : ingrandes sur loire
Date d'inscription : 06/09/2009

MessageSujet: robinet essence à dépression   Sam 17 Avr - 19:54

Je viens de remonter mon robinet d'essence apres avoir changer la membrane et les differents mais j'ai un petit soucis.
J'ai une pièce en plastique blanc qui se monte entre le corps de robinet et le couvercle arrière. Sur cette pièce j'ai un petit trou avec une petite rainure qui va vers l'exterieur.
Mon problème est que l'essence sort par le petit trou de cette pièce dès que je fais le plein.
Si je ne la monte pas je n'ai evidemment plus de fuite.
Sur la RMT je vois figurer nulle part cette piece et pourtant je l'avais sur le robinet.
Quelle est le montage correct du robinet sur un ZX 750 A1?
Revenir en haut Aller en bas
OoowooO

avatar

Nombre de messages : 133
Age : 49
Localisation : perpignan (66)
Date d'inscription : 01/07/2009

MessageSujet: Re: robinet essence à dépression   Sam 17 Avr - 22:17

salut

vois pas de quelle piéces tu parle



la seule fente que je vois est celle de la membrane

en bleu sur l'éclater

ci tu peut préciser quelle piéce , sinon ou elle ce trouve

j'ai un robinet qui traine sur mon établi je peut le démonter pour voir

Cdlt C


Dernière édition par OoowooO le Sam 17 Avr - 22:19, édité 1 fois
Revenir en haut Aller en bas
http://informastuce.forumactif.com/index.htm
Savashié
Admin
avatar

Nombre de messages : 17805
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: robinet essence à dépression   Sam 17 Avr - 22:19

C'est la membrane.

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...
Revenir en haut Aller en bas
http://z750.bbconcept.net
OoowooO

avatar

Nombre de messages : 133
Age : 49
Localisation : perpignan (66)
Date d'inscription : 01/07/2009

MessageSujet: Re: robinet essence à dépression   Sam 17 Avr - 22:21

ci c'est sur la membrane , la fente est coté ressort
et mis coté d'entrer de la dépression
Revenir en haut Aller en bas
http://informastuce.forumactif.com/index.htm
dmix79

avatar

Nombre de messages : 223
Age : 38
Localisation : ingrandes sur loire
Date d'inscription : 06/09/2009

MessageSujet: Re: robinet essence à dépression   Sam 17 Avr - 22:45

voici la photo de la piece.
[img][/img]
Revenir en haut Aller en bas
dmix79

avatar

Nombre de messages : 223
Age : 38
Localisation : ingrandes sur loire
Date d'inscription : 06/09/2009

MessageSujet: Re: robinet essence à dépression   Sam 17 Avr - 22:46

la fente se met donc cote corps de robinet mais dans cette position l'essence coule.
Revenir en haut Aller en bas
Michel du 79



Nombre de messages : 4774
Age : 69
Localisation : Deux Sèvres
Date d'inscription : 26/03/2007

MessageSujet: Re: robinet essence à dépression   Sam 17 Avr - 23:01

B'jour


Voici comment tu dois remonter ton robinet en tenant compte de la remarque de la photo

Tu as probablement retourné la pièce en téflon, si bien que la rigole qui sert normalement à mettre à l'air libre la face externe d'une membranne, se trouve coté arrivée d'essence, et la, ça débite pas mal à chaque dépression

http://www.servimg.com/image_preview.php?i=13&u=11337638

Pour info:

http://www.servimg.com/image_preview.php?i=20&u=11337638

Cordialement

Michel
Revenir en haut Aller en bas
dmix79

avatar

Nombre de messages : 223
Age : 38
Localisation : ingrandes sur loire
Date d'inscription : 06/09/2009

MessageSujet: Re: robinet essence à dépression   Sam 17 Avr - 23:11

si j'ai bien compris, la piece en question doit etre contrele couvercle de membrane et la membrane contre le corps de robinet.
Revenir en haut Aller en bas
loic

avatar

Nombre de messages : 10163
Age : 54
Localisation : 75 Paris 14
Date d'inscription : 14/09/2008

MessageSujet: Re: robinet essence à dépression   Dim 18 Avr - 10:20

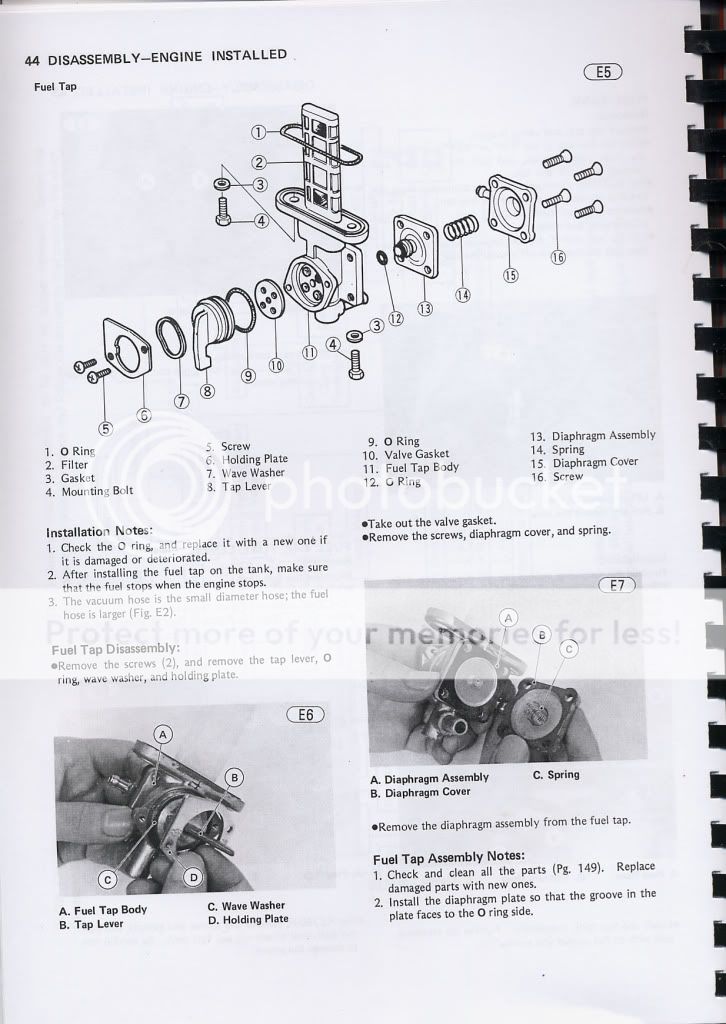

voila un schéma du robinet du Z750E

avec la pièce dont tu parle


ici un schéma pour le montage (en anglais) avec la différence d'orientation pour le Z750H



_________________
KZ400 D4 77/ Z750E1 80 / xs750se 79 /GPZ1100 B2 82 /
l'expérience est une lumière qui éclaire la main de celui qui la tient.
La théorie, c’est quand on sait tout et que rien ne fonctionne.
La pratique, c’est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni théorie et pratique : Rien ne fonctionne… et personne ne sait pourquoi !
Nous avons deux vies. La seconde commence à l'instant où l'on s'aperçoit que nous n’en avons qu’une.
je préfère les mains qui aident que celles qui prient!
www.kz400.com / http://kawasaki-kz400.blog4ever.com/

Revenir en haut Aller en bas
http://www.kawasaki-kz400.com/blog/index-185329.html
dmix79

avatar

Nombre de messages : 223
Age : 38
Localisation : ingrandes sur loire
Date d'inscription : 06/09/2009

MessageSujet: Re: robinet essence à dépression   Dim 18 Avr - 10:52

il faut que je separe la membrane en deux partie pour mettre ma piece au milieu.
J'espere ne pas dechirer ma membrane.
Revenir en haut Aller en bas
Michel du 79



Nombre de messages : 4774
Age : 69
Localisation : Deux Sèvres
Date d'inscription : 26/03/2007

MessageSujet: Re: robinet essence à dépression   Dim 18 Avr - 16:57

B'jour

De tète, c'est très facile à faire, sans séparer les membranes, surtout pas, celle-ci sont très souples, ce sont de fines toiles caoutchoutées

Sur le schéma de Loïc, c'est le joint 12 qui est responsable de la mauvaise fermeture du robinet, et non les membranes, comme ile est souvent dit
Personnellement j'avais aussi la pièce N° 12 que j'avais du mettre aussi un peu en forme pour qu'elle mette un peu plus de pression sur le répartiteur de carburant ON/PRI/RES

Loïc, sur ton document, c'est mieux expliqué que sur le manuel d'atelier de la GT, par contre il y est mentionné que des modèle US ne sont pas à dépression, mais avec une valve électronique qui ferme le passage du carburant quand le contact est coupé, dons le moteur à l'arrêt, c'est cet ensemble qui est mieux décrit sur le document que j'ai




Cordialement

Michel
Revenir en haut Aller en bas
dmix79

avatar

Nombre de messages : 223
Age : 38
Localisation : ingrandes sur loire
Date d'inscription : 06/09/2009

MessageSujet: Re: robinet essence à dépression   Dim 18 Avr - 20:45

merci pour les infos.
Je reprendrais le montage mardi soir et je vous tiens au parfum.
Bonne route a vous
Revenir en haut Aller en bas
dmix79

avatar

Nombre de messages : 223
Age : 38
Localisation : ingrandes sur loire
Date d'inscription : 06/09/2009

MessageSujet: Re: robinet essence à dépression   Sam 24 Avr - 18:40

ca y est c'est fait.
j'ai monte la fameuse au milieu de la membrane et nickel pas de fuite.
Revenir en haut Aller en bas
Michel du 79



Nombre de messages : 4774
Age : 69
Localisation : Deux Sèvres
Date d'inscription : 26/03/2007

MessageSujet: Re: robinet essence à dépression   Sam 24 Avr - 19:26

B'jour

Hé bien le robinet d'essence n'a plus de secrets pour toi maintenant, finalement, c'est très simple dès qu'on l'a fait une fois

Bonne route à toi

Cordialement

Michel
Revenir en haut Aller en bas
dmix79

avatar

Nombre de messages : 223
Age : 38
Localisation : ingrandes sur loire
Date d'inscription : 06/09/2009

MessageSujet: Re: robinet essence à dépression   Sam 24 Avr - 19:45

merci a toi.
Tout est complique quand on ne cherche pas a comprendre mais avec le temps tous s'apprend
Revenir en haut Aller en bas
Savashié
Admin
avatar

Nombre de messages : 17805
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: robinet essence à dépression   Sam 24 Avr - 20:42

N'emêche que c'est un point faible du modèle, et que je vais me sortir le doigt du cul et chercher à adapter un mécanique. c'est trop génial.

Les premières 650 Z en avaient un, et je suis en train de voir pour un de 125 Yam RDX, mais il faut le bricoler un peu.

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...
Revenir en haut Aller en bas
http://z750.bbconcept.net
Alain 94

avatar

Nombre de messages : 1030
Age : 56
Localisation : IdF (94)
Date d'inscription : 12/11/2009

MessageSujet: Re: robinet essence à dépression   Dim 25 Avr - 10:08

Bonjour,

Il semblerait que les robinets des Yamaha type XJ se montent (avérifier), l'entraxe semble être le même.
Revenir en haut Aller en bas
Savashié
Admin
avatar

Nombre de messages : 17805
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: robinet essence à dépression   Dim 25 Avr - 11:03

Ils sont à dépression, les XJ, non ? (les XS l'étaient dèjà)

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...
Revenir en haut Aller en bas
http://z750.bbconcept.net
Alain 94

avatar

Nombre de messages : 1030
Age : 56
Localisation : IdF (94)
Date d'inscription : 12/11/2009

MessageSujet: Re: robinet essence à dépression   Dim 25 Avr - 14:02

Ouais, je crois que tu as raison, mon tuyau est percé Sad
Revenir en haut Aller en bas
Savashié
Admin
avatar

Nombre de messages : 17805
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: robinet essence à dépression   Dim 25 Avr - 16:14

Cherchons, on finira bien par trouver.

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...
Revenir en haut Aller en bas
http://z750.bbconcept.net
Michel du 79



Nombre de messages : 4774
Age : 69
Localisation : Deux Sèvres
Date d'inscription : 26/03/2007

MessageSujet: Re: robinet essence à dépression   Dim 25 Avr - 19:12

B'jour

Vous faites comme vous le ressentez pour changer ou non le robinet à dépression de vos machines par un robinet mécanique, mais je vais vous dire ce que j'en pense
Il n'y a guère que le joint torique qui pause réellement problème coté casse du moteur comme cela m'est arrive ; ce joint est en caoutchouc, et, pour m'être fair avoir, je le considère plus comme une pièce d'usure au lieu d'un point faible.
Pour la plus part de nos machines il est arrivé jusqu'a nous en remplissant bien son rôle, donc il a une durée de vie assez correcte coté longévité, ne pensez vous pas que son remplacement par un joint neuf, pour une dépense insignifiante, mérite de se priver d'un tel automatisme. Avec cet automatisme, nous sommes surs que lorsque le moteur est arrêté, donc en absence de dépression, le ressort vient plaquer ce fameux joint dans la position de fermeture du circuit d’essence. Etes vous certain de ne jamais oublier de tourner le robinet mécanique à chaque arrêt de la machine?
Pour ma part, pour avoir fait un tel montage, durite + robinet quart de tour de motoculture, après la casse du moteur de ma première GT, comme je ne suis qu’un humain normal, il m'est arrivé d'oublier de le fermer quelquefois à l'arrêt. Quand c'était à l'époque où je n'avais pas encore remis en état le robinet principal, tout simplement parce que je croyais que les pièces d'origine ne se faisaient plus, vous m'auriez vu avant de partir, béquillant la moto sur la centrale, engageant le cinquième rapport pour faire tourner le moteur à la main des fois que de l'essence serait descendue dans un cylindre(chat échaudé craint l'eau chaude), et puis, je ne vous parle pas de l'oublis à l'ouverture, et la moto qui s'arrête 50 m après le départ quand les cuves des carbus sont vides, et la, pas question de tourner ce fichu robinet en roulant, "ma maman à moi" ne m'a pas fabriqué avec des doigts tous tordus capable d'aller fouiner à tâtons entre le réservoir et les carbus où la place y est comptée
Je me suis permis d’éditer la photo que Loïc avait mis quelques posts plus haut pour bien montrer ce fameux joint



Pour les membranes, j’en ai vu de semblables et de la même technologie, bien plus durement sollicitées dans les carbus à membranes des pt’it moteur deux temps d’équipements de motoculture, capable de tourner dans toutes les positions, c’est sacrément résistant ces bestioles la, ces membranes craignent bien plus le dérapage d’un outil lors d’un montage ou d’un démontage, "pi" pour le prix qu’elles coûtent, pour les craintifs, faut pas s’en priver

Alors que diriez vous d'une petite maintenance préventive pour être tranquille une quinzaine d'années au moins?

Ceci n’était que ma "pt’ite penserie" du jour

Cordialement

Michel
Revenir en haut Aller en bas
Savashié
Admin
avatar

Nombre de messages : 17805
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: robinet essence à dépression   Dim 25 Avr - 20:04

Sage penserie. A étudier.

Pour les inquiets, Honda a inventé l'oeuf carré : le robinet à dépression... avec "off" mécanique. Les aventages du "à dépression" et du "mécanique" !

Seul défaut : pas de position pri, pour vidanger le rervoir, faut le ... retourner (si).

Seul bémol pour ce que tu dis Michel : c'est pas quinze ans sans souci : . Sur le Hell, 5 ans de tranquillité. mon robinet a 5 ans, membranes, joints et tout, total il m'a refait le coup une fois posé sur le GPZ rouge. Fuck.

J'utilise ma 125 Dte (1977) avec robinet méca, et c'est une libération pour moi. Je sais toujours où j'en suis. Enfin, chacun fait selon ses habitudes.

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...
Revenir en haut Aller en bas
http://z750.bbconcept.net
dmix79

avatar

Nombre de messages : 223
Age : 38
Localisation : ingrandes sur loire
Date d'inscription : 06/09/2009

MessageSujet: Re: robinet essence à dépression   Sam 1 Mai - 14:35

au secours
Je viens de tout remonter et ca pisse par le tube d'arrivé d'essence meme en position ON.
Le joint torique est neuf, la membrane est neuve. J'ai monte la piece au centre de la membrane en controlant bien la prise d'air.
Ca pisse a bloc.
De l'aide affraid
Revenir en haut Aller en bas
Savashié
Admin
avatar

Nombre de messages : 17805
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: robinet essence à dépression   Sam 1 Mai - 14:40

Revois tout le montage.

Je veux pas te faire peur, mais dans les cas extrême, il faut changer le robinet entier. C'est ce que j'ai fait, deux fois.

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...
Revenir en haut Aller en bas
http://z750.bbconcept.net
dmix79

avatar

Nombre de messages : 223
Age : 38
Localisation : ingrandes sur loire
Date d'inscription : 06/09/2009

MessageSujet: Re: robinet essence à dépression   Sam 1 Mai - 14:42

j'ai tout demonte et refait le montage deux fois car j'avais deja une fuite mais rien n'y fait.
Ca va me couter un oeil un robinet neuf
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: robinet essence à dépression

Revenir en haut Aller en bas

robinet essence à dépression
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 4Aller à la page : 1, 2, 3, 4  Suivant
 Sujets similaires
-
» robinet à dépression
» un grand classique : le déprimant robinet à dépression
» Robinet à dépression...
» VENDS robinet de reglage de pression de turbo .
» Robinet à dépression infos complémentaires.

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum des Kawasaki à air, Z et GPZ :: Vous et votre Z :: Pbs méca ou élec-
Sauter vers:
