PKRT

avatar

Nombre de messages : 5207
Age : 14
Localisation : Dans la jolie Alsace !
Date d'inscription : 22/12/2011

MessageSujet: Re: BOMBARDIER    Ven 19 Sep - 12:27


Zalut ,

C'est marrant comme c'est moins impressionnant en pièces....

Fait moins la maligne la grosse ...

Par contre je préfère un bon noir à châssis que l'époxy .... ça travaille mieux dans le temps et surtout ça brille !
Car j'ai des pièces en époxy où le gars s'est loupé et c'est satiné.....

Mais c'est vrai que le tarif est très bien !

Phil
Revenir en haut Aller en bas
http://kawa1000j.1fr1.net/
vf12

avatar

Nombre de messages : 2839
Age : 49
Localisation : FarWest Aveyronnais
Date d'inscription : 05/03/2012

MessageSujet: Re: BOMBARDIER    Ven 19 Sep - 22:32

Et l'avantage du noir à châssis,  c'est que tu peut le faire toi même. Wink
Revenir en haut Aller en bas
garri582

avatar

Nombre de messages : 184
Age : 46
Localisation : montreal d'aude
Date d'inscription : 01/05/2009

MessageSujet: Re: BOMBARDIER    Dim 5 Oct - 19:52

Quelques nouvelles
le cadre est fini, je dois le récupérer dans la semaine Very Happy
En attendant j'ai travaillé sur la fourche, joints spy, huile peinture et remontage avec les 2 nouveaux tés de fourche
et voila le problème que je rencontre:



le perçage pour injecter l'air est décalé de qq cms vers le bas Crying or Very sad il semble que les tubes de fourche des ZX de 83 et les autres ne sont pas les mêmes

si les tubes ont été modifiés, pensez vous que le fait de mettre un tés de fourche inférieur de zx aprés 1983 réglera mon probléme ?

merci pour votre aide.
Revenir en haut Aller en bas
PKRT

avatar

Nombre de messages : 5207
Age : 14
Localisation : Dans la jolie Alsace !
Date d'inscription : 22/12/2011

MessageSujet: Re: BOMBARDIER    Dim 5 Oct - 21:45


Zalut ,

Je pense que tu as récupéré un tube de 750 .....

La 750 et la 1100 ont des tubes de fourche en 37 mm , mais le montage n'est pas le même et les ref différentes , la différence est peut-être là ....... pale

Phil
Revenir en haut Aller en bas
http://kawa1000j.1fr1.net/
garri582

avatar

Nombre de messages : 184
Age : 46
Localisation : montreal d'aude
Date d'inscription : 01/05/2009

MessageSujet: Re: BOMBARDIER    Mar 7 Oct - 18:13

PKRT a écrit:

Zalut ,

Je pense que tu as récupéré un tube de 750 .....

La 750 et la 1100 ont des tubes de fourche en 37 mm , mais le montage n'est pas le même et les ref différentes , la différence est peut-être là ....... pale

Phil


En fait tu as raison,j'ai une fourche de 750 sur mon 1100 , comme c'était la moto d'une fille plutôt petite, j'imagine qu'elle a voulu la baisser.

Mes nouveaux tubes sont donc des tubes de 1100,  voila maintenant il faut que je trouve  les éléments qui me permettront de remonter la fourche dans sa configuration d'origine Rolling Eyes

Je n'arrive pas à comprendre les différences entre les 2 types de fourches (750 et 1100) à votre avis, il faut que je change le té de tube inférieur, supérieur, les fourreaux ?

ça m'ennuie bien, je m'attendais pas à ça !

merci pour votre aide ( merci à rsvgaz pour la mesure des tubes de fourche Very Happy )
Revenir en haut Aller en bas
Savashié
Admin
avatar

Nombre de messages : 17954
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: BOMBARDIER    Mar 7 Oct - 18:33

si le diamètre est le même, je dirais uniquement les tubes, non ?

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...
Revenir en haut Aller en bas
http://z750.bbconcept.net
thomas "hùg"

avatar

Nombre de messages : 768
Age : 28
Localisation : Lyon 3 (69)
Date d'inscription : 30/07/2012

MessageSujet: Re: BOMBARDIER    Mar 7 Oct - 18:36

Peut-être les entraxes qui changent?
Revenir en haut Aller en bas
http://eastriddaz.blogspot.fr/
garri582

avatar

Nombre de messages : 184
Age : 46
Localisation : montreal d'aude
Date d'inscription : 01/05/2009

MessageSujet: Re: BOMBARDIER    Mar 7 Oct - 21:30

Savashié a écrit:
si le diamètre est le même, je dirais uniquement les tubes, non ?

si je mets les tubes de 1100 à la place, je me retrouve avec le trou du tube sous la bride du té inférieur



si je mets le tube en position normal (trou d'air au dessus du té inférieur)



ben le tube dépasse par haut Laughing

Je pense qu'il faut changer le té inférieur, mais il y'a qd même un truc qui m'échappe, la forme té inférieur de la fourche de 1100 doit être vraiment différent de celui d'une fourche de 750 pour rattraper la différence de position du trou d'admission d'air Question
Revenir en haut Aller en bas
Savashié
Admin
avatar

Nombre de messages : 17954
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: BOMBARDIER    Mar 7 Oct - 21:38

les photos sont inversées par rapport au texte, non ? ... Wink

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...
Revenir en haut Aller en bas
http://z750.bbconcept.net
rsvgaz

avatar

Nombre de messages : 310
Age : 49
Localisation : bapaume 62
Date d'inscription : 14/11/2012

MessageSujet: Re: BOMBARDIER    Mar 7 Oct - 21:54

Si tu le veux. Je peux te faire une photo d'un modèle origine de ZX1100. Cela pourrait te permettre de comparer et de comprendre sur pièce... study
Revenir en haut Aller en bas
PKRT

avatar

Nombre de messages : 5207
Age : 14
Localisation : Dans la jolie Alsace !
Date d'inscription : 22/12/2011

MessageSujet: Re: BOMBARDIER    Mar 7 Oct - 22:42


Zalut ,

Je crois que je commence à comprendre .....

Sur une ZX , les tubes dépassent du té supérieur ! Puisqu'il faut y fixer les demi guidon en alu ! Ils sont alors à leur place , avec les trous au-dessus du té inférieur où tu placeras l'équilibreur de pression !

Enfin , si j'ai bien compris ...car il semble que les photos soient inversées par rapport aux commentaires ... scratch

Phil
Revenir en haut Aller en bas
http://kawa1000j.1fr1.net/
garri582

avatar

Nombre de messages : 184
Age : 46
Localisation : montreal d'aude
Date d'inscription : 01/05/2009

MessageSujet: Re: BOMBARDIER    Mar 7 Oct - 22:44

Savashié a écrit:
les photos sont inversées par rapport au texte, non ? ... Wink

Euh !!! yes Laughing
Revenir en haut Aller en bas
garri582

avatar

Nombre de messages : 184
Age : 46
Localisation : montreal d'aude
Date d'inscription : 01/05/2009

MessageSujet: Re: BOMBARDIER    Mar 7 Oct - 22:55

ah ok, dans ce cas là il faut que je change les demis guidon, je vais regarder les ref et comparer avec ceux que j'ai actuellement
merci pour cette info
a+
Revenir en haut Aller en bas
garri582

avatar

Nombre de messages : 184
Age : 46
Localisation : montreal d'aude
Date d'inscription : 01/05/2009

MessageSujet: Re: BOMBARDIER    Mer 15 Oct - 9:28

bonjour a tous, quelques nouvelles de l'avancé du projet

hier j'ai récupéré le cadre et les petits bouts en retour de peinture, c'est déjà plus beau Very Happy



Je suis toujours ennuyé avec mes tubes de fourche qui dépassent si je les monte en position alimentation en air au dessus du té inférieur,

dans ce cas là les demis guidons d'origine ne se montent pas, je n'arrive pas à trouver de photos montrant exactement le montage avec des demis guidons qui enserrent les deux tubes qui dépassent au dessus du té supérieur.
je cherche une bonne âme pour me faire une photo précise du montage, car je l'avoue, je tourne un peu en rond sur le sujet geek



Ensuite, j'ai entrepris de démonter l'amortisseur, pour voir l'état des douilles et axes du basculeur  Shocked

Je confirme que ça vieilli mal et qu'une bonne partie des douilles est hs (manque quand même un petit graisseur sur le basculeur.)



Ci dessous un inventaire des pièces nécessaires pour remettre en état le basculeur de l'amortisseur arrière

5 Douilles HK2016
1 Douille BHTM 2530 (pas trouvée remplacée par douille TA25302-IKO)
2 Spy 25*33*4
6 Spy 20*26*4 (la cage est métallique, je ne sais pas si il c'est utile)

il faut rajouter
1 Spy 25*33*4 et 1 spy 25*35*7 pour les roulements du bras oscillant.

chez 123 Roulement il faut compter environ 110€ livré avec des douilles de bonne qualité.

Pour les 3 axes qui ont souffert de l'immobilisation, ils sont dispo chez KAWA, il faut compter 48 € les trois livrés.

voila, en gros, refaire un basculeur c'est mini 150€ (on va attendre le mois prochain Laughing )


En attendant je vais m'attaquer au nettoyage du bras oscillant, de repeindre le basculeur, de monter les nouveaux roulements  de direction et de nettoyer vidanger l'amortisseur arrière.

bonne journée
Revenir en haut Aller en bas
rsvgaz

avatar

Nombre de messages : 310
Age : 49
Localisation : bapaume 62
Date d'inscription : 14/11/2012

MessageSujet: Re: BOMBARDIER    Mer 15 Oct - 11:00




Voilà comment c'est monté sur ma donneuse de pièces!
Revenir en haut Aller en bas
garri582

avatar

Nombre de messages : 184
Age : 46
Localisation : montreal d'aude
Date d'inscription : 01/05/2009

MessageSujet: Re: BOMBARDIER    Lun 17 Nov - 15:59

bonjour,
quelques nouvelles de l'avancée du projet, ça avance doucement, mais ça avance Laughing

Aprés décapage/apret/peinture/vernis d'un gros lot de pièces (bac a batterie, sabres, demi guidon,masse,support bobine,supports repose pieds...) j'ai attaqué le remontage de la partie cycle

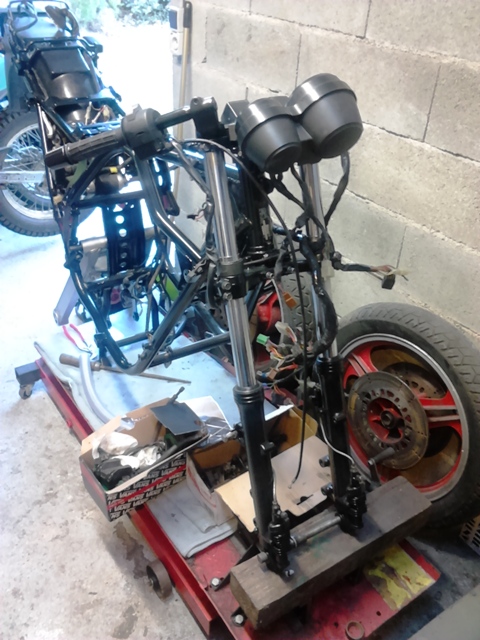

Installation du jeu de direction neuf et de la fourche.

Mise en place du faisceau électrique, du bac à batterie de la bavette et du feu arrière, nettoyage des différents plastiques.








J'ai aussi nettoyé et vidangé l'amortisseur arrière, changer l'ensemble des douilles à aiguilles et spy du basculeur

et je viens de recevoir ça:



Derniére solution quant on ne trouve pas les pièces, dans mon cas les 3 entretoises du basculeur, on fait appel à CMS  Sad  et là ça pique un peu, bon il y'a un porte clé et une plaquette de pub, ça adoucie la douloureuse...

j'ai donc acheté les 2 entretoises 42036-1040 et 42036-1072 en neuf, mais il me manque la troisième entretoise 42036-1075 qui est introuvable😢



Si une  une bonne âme a cette pièce en état correct dans son stock et est prêt à me la vendre ou à l'échanger je suis preneur Very Happy il semble que cette pièce soit commune aux ZX1100 et 750.

En attendant, je vais continuer le nettoyage/remontage des roues (changement des roulement et gros nettoyage) et commencer à m'intéresser aux freins. Very Happy

A bientôt
Revenir en haut Aller en bas
erak

avatar

Nombre de messages : 2705
Age : 52
Localisation : Maine et loire
Date d'inscription : 14/12/2006

MessageSujet: Re: BOMBARDIER    Lun 17 Nov - 18:29

ta fais comment pour vidanger l'amortisseur ar ?

_________________
GPz 1100 B2
Revenir en haut Aller en bas
Savashié
Admin
avatar

Nombre de messages : 17954
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: BOMBARDIER    Lun 17 Nov - 19:42

Joli boulot tout ça.

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...
Revenir en haut Aller en bas
http://z750.bbconcept.net
garri582

avatar

Nombre de messages : 184
Age : 46
Localisation : montreal d'aude
Date d'inscription : 01/05/2009

MessageSujet: Re: BOMBARDIER    Mar 18 Nov - 10:57

erak a écrit:
ta fais comment pour vidanger l'amortisseur ar ?

Salut erak,

j'ai utilisé la méthode trouvée sur fmsp

http://www.fmsp.net/t11861-1100-zx-yves

juste que j'ai trouvé 260 Ml d'huile !

A+
Revenir en haut Aller en bas
garri582

avatar

Nombre de messages : 184
Age : 46
Localisation : montreal d'aude
Date d'inscription : 01/05/2009

MessageSujet: Re: BOMBARDIER    Dim 28 Déc - 21:29

Quelques nouvelles de l'avançé du projet Very Happy

j'ai nettoyé les roues, repeint le porte couronne

qq photos




des photos des roues remontées, ainsi que l'amortisseur, la coque les sabres repeints, les reposes pieds et d'autres babioles ( les photos datent un peu c'est pour ça qu'il y'a du soleil sunny )




j'ai arrété provisoirement la remise en état de la partie cycle parce qu'il me manque des piéces, alors j'ai attaqué le moteur,

le voici avant autopsie




Aprés démontage du haut moteur, voici la culasse les cylindre de retour de chez le rectifieur,
passage à l'acide, rectification, déglacage et verif soupapes et sieges




j'ai reçu quelques piéces pour le moteur, joints, joints spy, bougies et filtres



j'ai nettoyé le bas moteur, les plans de joint  et repeint le tout , j'ai utilisé la peinture Restom c'est un peu cher mais l'application est facile et le rendu plutôt pas mal.





Et enfin j'ai fait un peu de peinture, j'aime pas bien ça mais une fois fini çà rend bien et çà fait propre  Very Happy

Bon, j'ai tenté l'utilisation du four de la cuisine mais il sembleque la dernière fois ça ai parfumé les aliments pendant un bon moment Crying or Very sad j'ai abandonné l'idée sous peur de représailles ! pig



Voila, j'en suis là, çà commence à prendre tournure la prochaine étape sera de refermer le moteur et de l'installer dans la partie cycle, il me tarde déjà !!! Wink j'espère avant la fin de l'année !
Revenir en haut Aller en bas
Titietgromono

avatar

Nombre de messages : 1295
Localisation : ToulouZe
Date d'inscription : 20/02/2010

MessageSujet: Re: BOMBARDIER    Dim 28 Déc - 21:39

ça avance bien cette affaire

..... quand je vois les pièces moteur en train de sécher sur la table du salon    afro
Revenir en haut Aller en bas
PKRT

avatar

Nombre de messages : 5207
Age : 14
Localisation : Dans la jolie Alsace !
Date d'inscription : 22/12/2011

MessageSujet: Re: BOMBARDIER    Dim 28 Déc - 21:51


Zalut ,

Ah ben ça avance ici aussi ! ! ! cheers

Et pas à moitié , là c'est du lourd !

Va doucement tout de même pour le haut moteur , prends ton temps pour faire ça bien , c'est important .

De toutes façons ...vu la météo.....

De quelle marque est ta pochette de joints ?

Phil
Revenir en haut Aller en bas
http://kawa1000j.1fr1.net/
Savashié
Admin
avatar

Nombre de messages : 17954
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: BOMBARDIER    Dim 28 Déc - 22:03

Oui, je me disais bien pour le four de la cuisine...

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...
Revenir en haut Aller en bas
http://z750.bbconcept.net
erak

avatar

Nombre de messages : 2705
Age : 52
Localisation : Maine et loire
Date d'inscription : 14/12/2006

MessageSujet: Re: BOMBARDIER    Lun 29 Déc - 0:16

beau travail Very Happy

_________________
GPz 1100 B2
Revenir en haut Aller en bas
vf12

avatar

Nombre de messages : 2839
Age : 49
Localisation : FarWest Aveyronnais
Date d'inscription : 05/03/2012

MessageSujet: Re: BOMBARDIER    Lun 29 Déc - 8:14

garri582 a écrit:

Bon, j'ai tenté l'utilisation du four  de la cuisine mais il sembleque la dernière fois  ça ai parfumé les aliments pendant un bon moment  Crying or Very sad j'ai abandonné l'idée sous peur de représailles ! pig

Laughing

Sinon, (si tu as la place bien sur) pour 20 euros tu peut en trouver une sur le coin-coin . Moi j'ai récupéré un mini four , c'est pratique pour les petites pièces ( En fait, une fois j'avais suspendu des étriers de frein au lustre du salon pour qu'ils sèchent et j'avais eu droit... aux représailles ! D’où le mini four ...)
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: BOMBARDIER

Revenir en haut Aller en bas

BOMBARDIER
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 3 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» Bombardier, des nouveaux trains à deux niveaux
» Le TVR abandonné par Bombardier ? Pas si sûr…
» Bombardier remporte le contrat du remplacement du Transilien
» Moteur bombardier
» 2003 Bombardier DS650 Baja

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum des Kawasaki à air, Z et GPZ :: Vous et votre Z :: Divers-
Sauter vers:
