 mon petit Z400J (remise en état)

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3 ... 17 ... 33  Suivant
AuteurMessage
kelt

avatar

Nombre de messages : 1018
Age : 41
Localisation : maine et loire
Date d'inscription : 24/09/2014

MessageSujet: mon petit Z400J (remise en état)   Mer 1 Oct - 20:57

suite de la conversation commencée dans ma prez ici: http://z750.bbconcept.net/t4285-bonjour-a-tous

pour remettre dans le contexte:
j'ai fais l'acquisition de ce petit Z400J de 1980 avec sa carte grise pour une poignée de cerises, état très moyen et moteur non tournant bloqué, presque complète, il lui manque des silencieux dignes de ce nom, la serrure de selle et des anti-parasites:













je donne la tête de fourche, le porte paquet et les pare-carters à celui qui viendra les chercher.....

après une bonne séance de démontage:



encombrement du grenier, on voit son futur réservoir en vert (Z650)


la séparation du moulin et du cadre a été sport mais j'y suis arrivé


le moteur s'est débloqué lorsque j'ai retiré le bloc cylindre

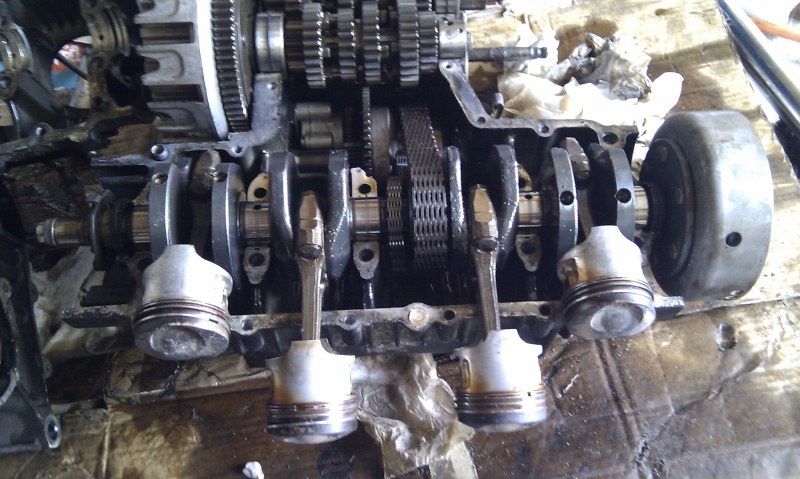

ouverture du berlingo pour voir l'état du bas moteur




c'est très sale mais en très bon état




segment central du cylindre n°3 brisé, je n'ai pas encore trouvé l'autre morceau, la recherche est en cours....


après décalaminage de la calotte des pistons et décrassage des gorges:




tous les segments ont un jeu à la coupe compris entre 0.3mm et 0.5mm donc assez loin des 0.7 maxi
jeu des segments dans leur gorge << à 0.04mm (j'ai pas de cale d'épaisseur plus fine)
jeu piston cylindre < à 0.04mm

prochaine étape: nettoyage du carter moteur inférieur
Revenir en haut Aller en bas
loic

avatar

Nombre de messages : 10163
Age : 54
Localisation : 75 Paris 14
Date d'inscription : 14/09/2008

MessageSujet: Re: mon petit Z400J (remise en état)   Mer 1 Oct - 21:02

bon démontage, et finalement un bon moteur!! cheers a part un segment cassé, rien d'autres a première vue!

le cylindre ou le segment était cassé, est comment?

_________________
KZ400 D4 77/ Z750E1 80 / xs750se 79 /GPZ1100 B2 82 /
l'expérience est une lumière qui éclaire la main de celui qui la tient.
La théorie, c’est quand on sait tout et que rien ne fonctionne.
La pratique, c’est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni théorie et pratique : Rien ne fonctionne… et personne ne sait pourquoi !
Nous avons deux vies. La seconde commence à l'instant où l'on s'aperçoit que nous n’en avons qu’une.
je préfère les mains qui aident que celles qui prient!
www.kz400.com / http://kawasaki-kz400.blog4ever.com/

Revenir en haut Aller en bas
http://www.kawasaki-kz400.com/blog/index-185329.html
kelt

avatar

Nombre de messages : 1018
Age : 41
Localisation : maine et loire
Date d'inscription : 24/09/2014

MessageSujet: Re: mon petit Z400J (remise en état)   Mer 1 Oct - 21:13

il a l'air bon, il faut que je nettoie bien à fond pour être sûr mais je n'ai pas observé de marques particulières lors du démontage et on ne sent rien en passant les doigts à l'intérieur.
je me demande si c'est pas lors du démontage que je l'aurais cassé, une chose est sûr, lorsque l'on observe la tranche de la cassure, il n'y a aucune trace de combustion....
Revenir en haut Aller en bas
loic

avatar

Nombre de messages : 10163
Age : 54
Localisation : 75 Paris 14
Date d'inscription : 14/09/2008

MessageSujet: Re: mon petit Z400J (remise en état)   Mer 1 Oct - 21:15

alors tu l'aura cassé au démontage!!

_________________
KZ400 D4 77/ Z750E1 80 / xs750se 79 /GPZ1100 B2 82 /
l'expérience est une lumière qui éclaire la main de celui qui la tient.
La théorie, c’est quand on sait tout et que rien ne fonctionne.
La pratique, c’est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni théorie et pratique : Rien ne fonctionne… et personne ne sait pourquoi !
Nous avons deux vies. La seconde commence à l'instant où l'on s'aperçoit que nous n’en avons qu’une.
je préfère les mains qui aident que celles qui prient!
www.kz400.com / http://kawasaki-kz400.blog4ever.com/

Revenir en haut Aller en bas
http://www.kawasaki-kz400.com/blog/index-185329.html
vf12

avatar

Nombre de messages : 2839
Age : 49
Localisation : FarWest Aveyronnais
Date d'inscription : 05/03/2012

MessageSujet: Re: mon petit Z400J (remise en état)   Mer 1 Oct - 22:16

Et tu n'as pas retrouvé le morceau cassé ? Shocked
Revenir en haut Aller en bas
kelt

avatar

Nombre de messages : 1018
Age : 41
Localisation : maine et loire
Date d'inscription : 24/09/2014

MessageSujet: Re: mon petit Z400J (remise en état)   Mer 1 Oct - 22:24

j'ai pas encore vraiment cherché, il doit être tombé dans le bas moteur quand j'ai retiré le bloc cylindre.....
la suite du programme c'est le nettoyage du carter inférieur avec vérification de tous les conduits d'huile, je devrais le trouver dedans Embarassed
Revenir en haut Aller en bas
Michel du 79



Nombre de messages : 4773
Age : 69
Localisation : Deux Sèvres
Date d'inscription : 26/03/2007

MessageSujet: Re: mon petit Z400J (remise en état)   Mer 1 Oct - 22:52

B'jour

Encore un chantier bien entamé cheers

Bon courage à toi

Cordialement

Michel

_________________
Z 750 GT de 1985
LaG ne pa 1 andiKp... enkor fo il ariV jusk la pr le constaT
Revenir en haut Aller en bas
Z500B

avatar

Nombre de messages : 743
Age : 51
Localisation : Ormoy en Essones (IDF)
Date d'inscription : 02/02/2014

MessageSujet: Re: mon petit Z400J (remise en état)   Mer 1 Oct - 23:28

Elle n'est pas trop mal ta 400, et complète.
A voir ton maitre cylindre avant, tu vas avoir du boulot sur le freinage.

Ben cela à l'air bien partis, et tu a l'air de t'y connaitre.

Coté cadre, j'avais passé pas mal de temps, entre la peinture et refaire tous les roulements.
Pour remettre le moteur dans le cadre peint, sans abimer ma peinture, je n'ai monté que le bas moteur sans cylindre et culasse, cela fait du poids en moins et plus de place pour manœuvré.. j'ai fait cadre par terre (comme ta photo), sans la fourche ni les roues, avec le cadre posé sur une bonne épaisseur de mousse compacte ce qui m'a aidé à mettre les trous de fixations moteur et cadre facilement. après je crois que j'ai monté la roue arrière, soulevé avec une sangle au plafond l'avant jusqu'à pouvoir mettre la béquille centrale.
Revenir en haut Aller en bas
http://saintgermainmusique.perso.sfr.fr/topic/index.html
kelt

avatar

Nombre de messages : 1018
Age : 41
Localisation : maine et loire
Date d'inscription : 24/09/2014

MessageSujet: Re: mon petit Z400J (remise en état)   Jeu 2 Oct - 0:17

j'y pensais justement, je me demandais s'il y avait la place de remonter le bloc cylindre sur le bas moteur dans le cadre.
j'ai couché le cadre sur le coté pour sortir le moteur, ça passe au centimètre et ça n'a pas été facile, je vais surement essayer ta technique pour le remontage

le maître cylindre avant va surement virer pour quelque chose d'un peu plus discret, j'avais jamais vu un truc aussi gros Shocked

pour ce qui est de "m'y connaitre" on va dire que c'est pas le premier moulin que je retape

cette moto ne sera pas remontée d'origine, je vais installer un réservoir de Z650 à la JMZ1000, les carter latéraux seront moins anguleux, le cul de selle sera arrondit aussi dans le style Z900 et j'aimerai beaucoup installer des jantes à rayons
Revenir en haut Aller en bas
Savashié
Admin
avatar

Nombre de messages : 17805
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: mon petit Z400J (remise en état)   Jeu 2 Oct - 12:32



On peut sortir le haut moteur sur une kawa, c'était leur immense avantage sur les CB Four.

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...


Dernière édition par Savashié le Mer 29 Oct - 0:47, édité 1 fois
Revenir en haut Aller en bas
http://z750.bbconcept.net
kelt

avatar

Nombre de messages : 1018
Age : 41
Localisation : maine et loire
Date d'inscription : 24/09/2014

MessageSujet: Re: mon petit Z400J (remise en état)   Jeu 2 Oct - 12:36

la jante avant a pris un coup appremment, je ne sais pas si c'est récupérable....
je ne suis même pas sûr que ce soit du tubeless....
Revenir en haut Aller en bas
kelt

avatar

Nombre de messages : 1018
Age : 41
Localisation : maine et loire
Date d'inscription : 24/09/2014

MessageSujet: Re: mon petit Z400J (remise en état)   Sam 4 Oct - 23:46

a force de chercher, j'ai fini par trouver ça:
http://japan.webike.net/products/21727450.html

j'ai envoyé un mail pour savoir s'il livre en France, dans ce cas, je vais peut-être changer tous les segments de la bête  Razz
Revenir en haut Aller en bas
kelt

avatar

Nombre de messages : 1018
Age : 41
Localisation : maine et loire
Date d'inscription : 24/09/2014

MessageSujet: Re: mon petit Z400J (remise en état)   Mar 7 Oct - 21:34

Bon j'avance pas vite, j'ai ma ducati qui joue les divas capricieuses et comme je n'ai qu'elle pour me déplacer en ce moment.....

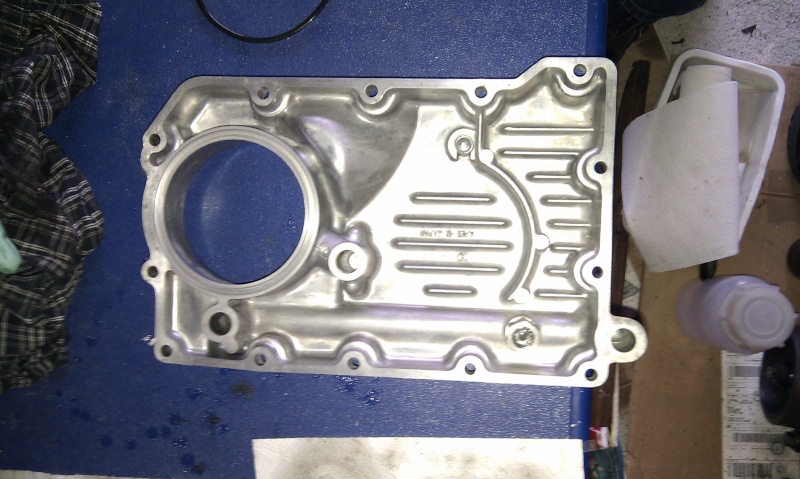

j'ai commencé le nettoyage du moteur du Z et j'ai découvert que le carter d'huile est gris Shocked
il était tellement sale que je croyais qu'il était de la même couleur que le moteur What a Face





il y avait un peu de mayonnaise au fond du carter, conduit d'huile pas bouché, prochaine étape: nettoyage du 1/2 carter inférieur!

j'ai commandé 4 jeux de segments neufs pour moins de 90€ chez "japan.webike" soit à peine 25€ de plus qu'un seul jeu chez "CMS".....


Revenir en haut Aller en bas
Z500B

avatar

Nombre de messages : 743
Age : 51
Localisation : Ormoy en Essones (IDF)
Date d'inscription : 02/02/2014

MessageSujet: Re: mon petit Z400J (remise en état)   Mar 7 Oct - 23:25

Au cas ou, une demis mesure:
http://www.leboncoin.fr/equipement_moto/715838164.htm?ca=12_s
Revenir en haut Aller en bas
http://saintgermainmusique.perso.sfr.fr/topic/index.html
kelt

avatar

Nombre de messages : 1018
Age : 41
Localisation : maine et loire
Date d'inscription : 24/09/2014

MessageSujet: Re: mon petit Z400J (remise en état)   Mer 8 Oct - 21:16

Merci d'avoir pensé à moi, c'est sympa!
Revenir en haut Aller en bas
kelt

avatar

Nombre de messages : 1018
Age : 41
Localisation : maine et loire
Date d'inscription : 24/09/2014

MessageSujet: Re: mon petit Z400J (remise en état)   Ven 10 Oct - 21:37

bas moteur nettoyé et remonté :





les segments, joints moteur et honoir ne sont pas encore arrivés, de toute façon je remonte le bas moteur dans le cadre avant de faire tout ça!

prochaine étape dégraissage et brossage du cadre pour peinture avant qu'il ne fasse trop froid dans le garage santa
Revenir en haut Aller en bas
vf12

avatar

Nombre de messages : 2839
Age : 49
Localisation : FarWest Aveyronnais
Date d'inscription : 05/03/2012

MessageSujet: Re: mon petit Z400J (remise en état)   Ven 10 Oct - 21:44

Le plan de joint est propre , tu as dû y passer un moment .
Revenir en haut Aller en bas
kelt

avatar

Nombre de messages : 1018
Age : 41
Localisation : maine et loire
Date d'inscription : 24/09/2014

MessageSujet: Re: mon petit Z400J (remise en état)   Ven 10 Oct - 21:55

pas tant que ça, il ne restait qu'un film caoutchouteux qui est partit assez facilement Very Happy
par contre le plan de joint des demi-carter là ça a été très long pour l'avoir propre No
Revenir en haut Aller en bas
thomas "hùg"

avatar

Nombre de messages : 765
Age : 28
Localisation : Lyon 3 (69)
Date d'inscription : 30/07/2012

MessageSujet: Re: mon petit Z400J (remise en état)   Ven 10 Oct - 22:06

Pour les plans de joints, ya des outils "kivonbien".

http://www.bricospirit.com/outils-specifiques/1970-grattoir-facom-d1-3148510181202.html
Ce grattoir est vraiment efficace!

http://www.materielelectrique.com/grattoirs-inox-p-44618.html
Revenir en haut Aller en bas
http://eastriddaz.blogspot.fr/
kelt

avatar

Nombre de messages : 1018
Age : 41
Localisation : maine et loire
Date d'inscription : 24/09/2014

MessageSujet: Re: mon petit Z400J (remise en état)   Ven 10 Oct - 22:24

pas de ça chez moi, je n'utilise que mon ongle et éventuellement une lame de rasoir souple pour enlever le plus gros, ensuite un chiffon imbibé d'acétone pour la finition Cool
C'est long mais aucune chance de marquer le plan, ces outils sont surement efficaces mais j'ai trop peur de faire une connerie et je ne suis pas pressé (à part pour le cadre sinon je vais être bloqué tout l'hiver)
Revenir en haut Aller en bas
thomas "hùg"

avatar

Nombre de messages : 765
Age : 28
Localisation : Lyon 3 (69)
Date d'inscription : 30/07/2012

MessageSujet: Re: mon petit Z400J (remise en état)   Ven 10 Oct - 22:28

Avec le grattoir Facom t'as moins de chance de faire de connerie qu'avec une lame de rasoir.
Mais bon ça a un coup...
Revenir en haut Aller en bas
http://eastriddaz.blogspot.fr/
kelt

avatar

Nombre de messages : 1018
Age : 41
Localisation : maine et loire
Date d'inscription : 24/09/2014

MessageSujet: Re: mon petit Z400J (remise en état)   Ven 10 Oct - 22:33

ha?
sur la photo ça fait un peu burin , je ne serais pas rassuré avec cet outil sur un plan de joint mais c'est surement par ce que je suis habitué à la lame depuis des années sans problèmes jusque là.
Revenir en haut Aller en bas
thomas "hùg"

avatar

Nombre de messages : 765
Age : 28
Localisation : Lyon 3 (69)
Date d'inscription : 30/07/2012

MessageSujet: Re: mon petit Z400J (remise en état)   Ven 10 Oct - 22:40

L'outil est épais mais les bords(les trois!) sont bien usinés.
Après je parle du Facom car c'est celui que j'ai, il y en a certainement dans d'autres marques.

Moi avec la lame de rasoir j'ai toujours eu du mal. Mais je viens de penser qu'en utilisant un support pour lame comme celui ci:


Ca reviendrai au même. La lame de rasoir est néanmoins plus souple que l'outil adéquat.
Revenir en haut Aller en bas
http://eastriddaz.blogspot.fr/
kelt

avatar

Nombre de messages : 1018
Age : 41
Localisation : maine et loire
Date d'inscription : 24/09/2014

MessageSujet: Re: mon petit Z400J (remise en état)   Ven 10 Oct - 22:43

c'est justement cette souplesse qui me "rassure" dans mon geste sur les plans de joint Wink
Revenir en haut Aller en bas
Z500B

avatar

Nombre de messages : 743
Age : 51
Localisation : Ormoy en Essones (IDF)
Date d'inscription : 02/02/2014

MessageSujet: Re: mon petit Z400J (remise en état)   Sam 11 Oct - 15:32

Tu a mis une chaine de distribution neuve?
Revenir en haut Aller en bas
http://saintgermainmusique.perso.sfr.fr/topic/index.html
Contenu sponsorisé




MessageSujet: Re: mon petit Z400J (remise en état)

Revenir en haut Aller en bas

mon petit Z400J (remise en état)
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 33Aller à la page : 1, 2, 3 ... 17 ... 33  Suivant
 Sujets similaires
-
» mon petit Z400J (remise en état)
» remise en état r90s
» [E32 M30 an90] Remise à zéro du check list (résolu)
» Remise à neuf Devil SB 2.
» remise en route z400j

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum des Kawasaki à air, Z et GPZ :: Vous et votre Z :: Pbs méca ou élec-
Sauter vers:
