 Vis cassée dans l'arbre de sortie de boite ...

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
PKRT

avatar

Nombre de messages : 5269
Age : 14
Localisation : Dans la jolie Alsace !
Date d'inscription : 22/12/2011

MessageSujet: Vis cassée dans l'arbre de sortie de boite ...   Ven 11 Mar - 22:25


Zalut ,

En ce moment , on prépare les motos pour la nouvelle saison .

La GPz 1100 B-2 de mon pote Fred en a bien besoin , car elle fume comme une cheminée .

Nous avons prévu de refaire le haut moteur avec un kit pistons neuf ( voir ici : http://z750.bbconcept.net/t5195-pistons-pour-nos-machines ) ,
Donc il sort le moteur , pour qu'on puisse le faire tranquillement sur l'établi , et donc il faut retirer la chaine et le pignon de sortie de boite .
Et là , c'est la cata ! ! ! Il enlève le carter de sortie de boite , et la vis du pignon lui tombe dans la main ! ! ! affraid
Il s'est fait une frayeur rétrospective en imaginant ce qui aurait pu arriver si le pignon s'était fait la belle , à fond de cinq , dans la longue ligne droite de notre circuit habituel , à 240 km/h .... pale

Le problème , c'est que la vis ne s'est pas dévissée , elle est cassée !

Et bien sûr , un bout est dans l'arbre de sortie de boite ....bien au fond ....
Le perçage fait bien 45mm de profondeur pour un diamètre de 11mm , facile quoi !

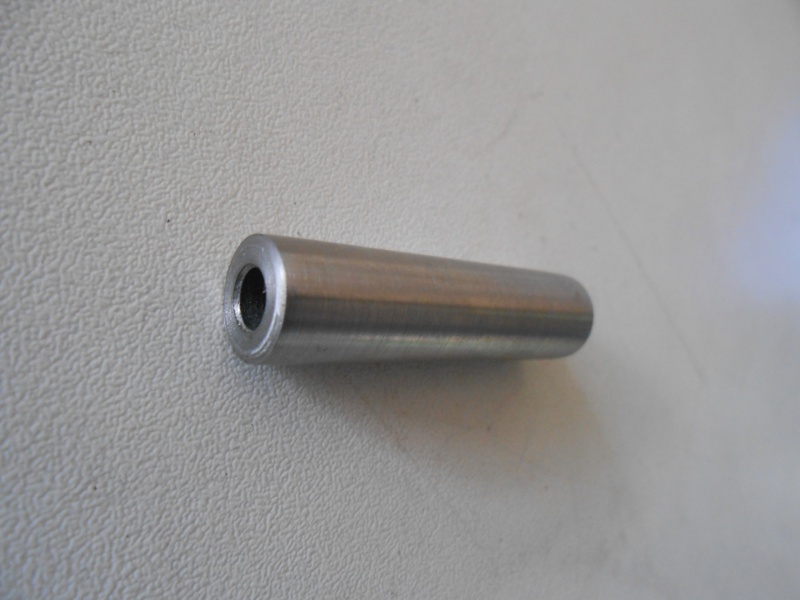

Donc , j'ai usiné un canon de perçage pour guider le forêt qui va attaquer le bout vis perdu au fond du trou



Le canon est glissé dans l'arbre



Le forêt est ainsi guidé et ne risque pas de partir de travers et endommager le taraudage





Voici le bout de vis , il fait encore le malin "vient me chercher" , mais il ne sait pas ce que je lui prépare ...



Pour sortir ce genre de bout de ferraille , il est bien d'avoir des forêt "à gauche" , c'est à dire dont l'hélice est dans le sens inverse de l'habitude , ce qui permet , en cas de blocage dans la vis de l'extraire dans le sens du dévissage



Et voilà ! Fait moins le malin ....



Il retrouve "sa" vis , et direction la poubelle !



Une nouvelle vis d'origine est déjà commandée !

Encore une opération bien menée , non ?

Phil
Revenir en haut Aller en bas
http://kawa1000j.1fr1.net/
Tomcat67

avatar

Nombre de messages : 302
Age : 51
Localisation : Toulon
Date d'inscription : 23/04/2014

MessageSujet: Re: Vis cassée dans l'arbre de sortie de boite ...   Ven 11 Mar - 23:19

Joli coup et superbes explications
Revenir en haut Aller en bas
kelt

avatar

Nombre de messages : 1056
Age : 41
Localisation : maine et loire
Date d'inscription : 24/09/2014

MessageSujet: Re: Vis cassée dans l'arbre de sortie de boite ...   Sam 12 Mar - 0:21

Je ne connaissais pas les forêts "tourne à gauche" ça peut être très utile ces outils cheers

merci pour le partage Phil, encore une astuce qui peut nous sortir de la panade

Revenir en haut Aller en bas
Alain 94

avatar

Nombre de messages : 1052
Age : 57
Localisation : IdF (94)
Date d'inscription : 12/11/2009

MessageSujet: Re: Vis cassée dans l'arbre de sortie de boite ...   Sam 12 Mar - 8:00

Bravo !
Revenir en haut Aller en bas
Michel du 79



Nombre de messages : 4877
Age : 70
Localisation : Deux Sèvres
Date d'inscription : 26/03/2007

MessageSujet: Re: Vis cassée dans l'arbre de sortie de boite ...   Sam 12 Mar - 8:03

B'jour

Mon mais!

"Caisse" qu'elle croyais cette vis la? elle ne savait pas à qui elle s'attaquait tout de même

Heureusement comme tu le dis, qu'elle a tour de même eu la gentillesse d'attendre le moins mauvais moment pour faire ses caprices

Cordialement

Michel

_________________
Z 750 GT de 1985
LaG ne pa 1 andiKp... enkor fo il ariV jusk la pr le constaT
Revenir en haut Aller en bas
bruno du nord

avatar

Nombre de messages : 995
Age : 54
Localisation : lille
Date d'inscription : 24/01/2015

MessageSujet: Re: Vis cassée dans l'arbre de sortie de boite ...   Dim 13 Mar - 10:12

joli coups Phil ,je savais pas que les 1100 b2 avez le même arbre de sortie de boite que les 1000 j ,
je pensai que c'était un écrou comme sur les 1000 r scratch
Revenir en haut Aller en bas
Savashié
Admin
avatar

Nombre de messages : 18007
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: Vis cassée dans l'arbre de sortie de boite ...   Dim 13 Mar - 12:53

Personnellement d'ailleurs j'aurais une préférence pour le montage avec écrou et rondelle frein bien montée...

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...
Revenir en haut Aller en bas
http://z750.bbconcept.net
PKRT

avatar

Nombre de messages : 5269
Age : 14
Localisation : Dans la jolie Alsace !
Date d'inscription : 22/12/2011

MessageSujet: Re: Vis cassée dans l'arbre de sortie de boite ...   Dim 13 Mar - 17:55



Zalut ,

Attention , le montage vis ou écrou n'est pas spécifique à un modèle !

En 1981 et 1982 il y a une vis , en 1983 il y a un écrou .

Il est à noter que début 1981 , il y a un modèle de vis ( ref 92001-1441 ) ,
puis après les numéros moteurs 005306 en 1000 cc et 002967 en 1100 cc  il y en a un autre ( ref 92001-1479 ) .

Honnêtement , il n'y a pas vraiment de différence entre vis et écrou .

Phil
Revenir en haut Aller en bas
http://kawa1000j.1fr1.net/
Frank

avatar

Nombre de messages : 2606
Date d'inscription : 03/12/2006

MessageSujet: Re: Vis cassée dans l'arbre de sortie de boite ...   Mar 15 Mar - 20:42

Bien joué le canon de guidage pour percer droit Wink


_________________
KZ750 R1 et GPz1100 B2
Revenir en haut Aller en bas
