MessageSujet: Re: Bill le retour?   Mer 17 Mai - 8:36

On continue:

changement de la chaine de distribution. Que pensez-vous de mon système?




Quand on a que 2 mains, on se débrouille.

N'ayant pas de dérive-chaine, j'ai coupé la vieille à la dremel et j'ai enfilé l'axe à la pince multiprise. Rivetage comme JMZ : à l'ancienne. Mais quand sait-on que le maillon est bien rivé et que l'axe ne va pas se barrer??
Revenir en haut Aller en bas
PKRT

avatar

Nombre de messages : 5031
Age : 14
Localisation : Dans la jolie Alsace !
Date d'inscription : 22/12/2011

MessageSujet: Re: Bill le retour?   Mer 17 Mai - 8:49

Zalut ,


Une chaine de distri n'est pas à proprement parler "rivetée" ....


Les axes sont glissés légèrement serrés ( sinon ils ne pourraient pas tourner ) , mais pas non plus écrasés en bout sinon on bloquerait les petites plaquettes qui la composent .


Du moment que tu as bien remis en place et "serré" à la pince ça tient ; il n'y a aucun effort latéral sur une chaine ...


Tu ne dois pas sentir de point dur au niveau de la jointure que tu viens de faire .


Phil
Revenir en haut Aller en bas
http://kawa1000j.1fr1.net/
Bill

avatar

Nombre de messages : 559
Age : 52
Localisation : Grenoble
Date d'inscription : 30/09/2013

MessageSujet: Re: Bill le retour?   Mer 17 Mai - 9:21

Ok! Merci Phil, je suis rassuré alors. Je peux donc passer à la prochaine étape.
Revenir en haut Aller en bas
Bill

avatar

Nombre de messages : 559
Age : 52
Localisation : Grenoble
Date d'inscription : 30/09/2013

MessageSujet: Re: Bill le retour?   Sam 20 Mai - 19:48

Aujourd'hui : mécanique (encore)  Very Happy . Nettoyage des pistons et remontage de la culasse. A deux on est pas de trop pour enfiler les 4 pistons dans le bloc...Bon, pas de gros soucis si ce n'est plein de questions sur le "fameux" calage de la distribution. A force de chercher sur le forum, je suis arrivé à quelque chose. J'ai laissé 46 maillons entier entre les 2 traits alignés sur la culasse. Mais voilà j'ai pas mal de pastilles trop épaisses pour pouvoir mesurer le jeu, alors comment faire? confused  Prendre la plus fine et la monter alternativement aux endroits à mesurer pour en déduire les bonnes avec chaque fois tout démonter, tout remonter et tout recaler?  scratch Pffiou, je ne suis pas sorti de la berge. Ou y-a-t-il une autre façon de procéder? Ou alors quelqu'un de très sympathique peut-il m'échanger quelques pastilles? ou...
Voilà la situation, je suis un peu bloqué... No
A plus.
Revenir en haut Aller en bas
loic

avatar

Nombre de messages : 10071
Age : 54
Localisation : 75 Paris 14
Date d'inscription : 14/09/2008

MessageSujet: Re: Bill le retour?   Sam 20 Mai - 20:10

tu as la RMT sous la main, c'est très bien expliqué!

si tu as calé ta distribution, faut reprendre les jeux aux soupapes et si pas bon, redémonter les AAC avec les nouvelles pastilles aux jeux corrects, et recaler l'ensemble! faut être minutieux et bien noter les jeux sur chaque soupapes Ad et Ex .

le tableau de la RMT est bien fait pour déduire la taille de la bonne pastille a mettre.

note les jeux et regarde quelles pastilles (tailles) tu aurais besoin pour avoir le jeu correct.
perso j'ai pas de pastilles en trop, ou je sais pas ou je les aient misent.
sinon chez Z1 enterprise ils en vendent a toutes les tailles.
https://www.z1enterprises.com/valve-shim-13mm-diameter-225mm-2.html

le calage du vilo est en regard du positionnement des AAC que tu as cité!

attention à ce que le tendeur de chaine soit démonté pour repositionner le cache AAC ..

_________________
KZ400 D4 77/ Z750E1 80 / xs750se 79 /GPZ1100 B2 82 /
l'expérience est une lumière qui éclaire la main de celui qui la tient.
La théorie, c’est quand on sait tout et que rien ne fonctionne.
La pratique, c’est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni théorie et pratique : Rien ne fonctionne… et personne ne sait pourquoi !
Nous avons deux vies. La seconde commence à l'instant où l'on s'aperçoit que nous n’en avons qu’une.
je préfère les mains qui aident que celles qui prient!
www.kz400.com / http://kawasaki-kz400.blog4ever.com/

Revenir en haut Aller en bas
http://www.kawasaki-kz400.com/blog/index-185329.html
Bill

avatar

Nombre de messages : 559
Age : 52
Localisation : Grenoble
Date d'inscription : 30/09/2013

MessageSujet: Re: Bill le retour?   Sam 20 Mai - 20:38

Ouais, ça c'est ce que je comptais faire. Malheureusement j'ai du mettre les pastilles de mon ancienne culasse dans la nouvelle qui n'en avait pas.Du coup elles sont trop épaisses et je ne peux pas mesurer le jeu car il n'y en a pas. Et ça sur au moins 5 soupapes... Suspect
Revenir en haut Aller en bas
loic

avatar

Nombre de messages : 10071
Age : 54
Localisation : 75 Paris 14
Date d'inscription : 14/09/2008

MessageSujet: Re: Bill le retour?   Dim 21 Mai - 1:26

alors fait un montage à blanc de la culasse seule avec soupapes et AAC
mets la plus petite des pastilles en épaisseurs et regarde le jeu.

sinon faudra mesurer sur l'ancienne culasse la hauteur de dépassement de la queue de soupape et comparer avec la même chose avec la nouvelle et en déduire le jeu de cette différence..

je suis clair?

_________________
KZ400 D4 77/ Z750E1 80 / xs750se 79 /GPZ1100 B2 82 /
l'expérience est une lumière qui éclaire la main de celui qui la tient.
La théorie, c’est quand on sait tout et que rien ne fonctionne.
La pratique, c’est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni théorie et pratique : Rien ne fonctionne… et personne ne sait pourquoi !
Nous avons deux vies. La seconde commence à l'instant où l'on s'aperçoit que nous n’en avons qu’une.
je préfère les mains qui aident que celles qui prient!
www.kz400.com / http://kawasaki-kz400.blog4ever.com/

Revenir en haut Aller en bas
http://www.kawasaki-kz400.com/blog/index-185329.html
Bill

avatar

Nombre de messages : 559
Age : 52
Localisation : Grenoble
Date d'inscription : 30/09/2013

MessageSujet: Re: Bill le retour?   Dim 21 Mai - 18:16

loic a écrit:
alors fait un montage à blanc de la culasse seule avec soupapes et AAC
mets la plus petite des pastilles en épaisseurs et regarde le jeu.

J'ai pensé à ça mais ça me ferais démonter-remonter au moins 5 fois les 2 AAC!

J'ai une autre solution : ce serait de mettre une pastille de 200 à chaque soupape pour être sûr d'avoir du jeu, remonter les AAC et tout mesurer pour définir les bonnes épaisseurs à commander. Suspect
Revenir en haut Aller en bas
etienne57

avatar

Nombre de messages : 333
Age : 62
Localisation : Moselle
Date d'inscription : 13/09/2015

MessageSujet: Re: Bill le retour?   Lun 22 Mai - 6:37

Ben, la solution, c'était si tu as fait raboter la culasse, de faire raccourcir d'autant les queues de soupapes.
Où il est le bon temps ou les pastilles étaient direct sous la came ?.
Revenir en haut Aller en bas
Bill

avatar

Nombre de messages : 559
Age : 52
Localisation : Grenoble
Date d'inscription : 30/09/2013

MessageSujet: Re: Bill le retour?   Lun 22 Mai - 7:41

etienne57 a écrit:
Ben, la solution, c'était si tu as fait raboter la culasse, de faire raccourcir d'autant les queues de soupapes.
Où il est le bon temps ou les pastilles étaient direct sous la came ?.

Ça me donnera pas le jeu puisque je n'ai pas les pastilles. J'aurais eu le même jeu mais je n'en n'aurais pas connu la valeur.
Je rappelle que la nouvelle culasse n'a PAS de pastille.
Revenir en haut Aller en bas
JMZ1000

avatar

Nombre de messages : 2950
Localisation : L'Ardèche Sauvage et Rebelle
Date d'inscription : 24/03/2011

MessageSujet: Re: Bill le retour?   Lun 22 Mai - 9:58


La solution de la pastille "point de repère" très fine quand on a aucune idée du jeu de départ est bonne, c'est ce que je fais aussi avec une 200.
Une seule suffit, en procédant avec les pinces étau pour ne pas solliciter les filetages alu, pas de risque et tu n'est pas obligé de bloquer au couple.



loic a écrit:
alors fait un montage à blanc de la culasse seule avec soupapes et AAC
Ne pas monter les deux AAC en même temps en l'absence de la chaine ... Pourquoi à votre avis  Idea

aac monté = soupapes ouvertes si on les fait tourner indépendamment, on à vite fait de faire une collision dévastatrice de deux soupapes du même dôme.
Même sans forcer beaucoup  !

etienne57 a écrit:
Ben, la solution, c'était si tu as fait raboter la culasse, de faire raccourcir d'autant les queues de soupapes.
Où il est le bon temps ou les pastilles étaient direct sous la came ?.

Je comprends pas trop le rapport entre jeux aux sp et hauteur culasse ... scratch


Revenir en haut Aller en bas
etienne57

avatar

Nombre de messages : 333
Age : 62
Localisation : Moselle
Date d'inscription : 13/09/2015

MessageSujet: Re: Bill le retour?   Lun 22 Mai - 12:00

JMZ1000 a écrit:

La solution de la pastille "point de repère" très fine quand on a aucune idée du jeu de départ est bonne, c'est ce que je fais aussi avec une 200.
Une seule suffit, en procédant avec les pinces étau pour ne pas solliciter les filetages alu, pas de risque et tu n'est pas obligé de bloquer au couple.



loic a écrit:
alors fait un montage à blanc de la culasse seule avec soupapes et AAC
Ne pas monter les deux AAC en même temps en l'absence de la chaine ... Pourquoi à votre avis  Idea

aac monté = soupapes ouvertes si on les fait tourner indépendamment, on à vite fait de faire une collision dévastatrice de deux soupapes du même dôme.
Même sans forcer beaucoup  !

etienne57 a écrit:
Ben, la solution, c'était si tu as fait raboter la culasse, de faire raccourcir d'autant les queues de soupapes.
Où il est le bon temps ou les pastilles étaient direct sous la came ?.

Je comprends pas trop le rapport entre jeux aux sp et hauteur culasse ... scratch




Effectivement je me suis trompé dans le rabotage de culasse, c'est pas ça que je voulais dire.
c'est au rodage de soupape qu'on les raccourcis.
J'avais déjà vu le coup des pinces étaux mais je n'y avais pas pensé
Bill: Je ne savais pas que tu n'avais pas de pastilles, je n'avais pas vu.
Revenir en haut Aller en bas
magic

avatar

Nombre de messages : 119
Age : 59
Localisation : Saint Marcel lès Valence -26
Date d'inscription : 23/08/2011

MessageSujet: Re: Bill le retour?   Lun 22 Mai - 14:44

Bill, je regarde s'il me reste des pastilles, j'avais dû faire un mix des deux culasses pour régler les miennes, si j'arrive à remettre la main dessus...
Revenir en haut Aller en bas
Bill

avatar

Nombre de messages : 559
Age : 52
Localisation : Grenoble
Date d'inscription : 30/09/2013

MessageSujet: Re: Bill le retour?   Lun 22 Mai - 21:01

[quote="JMZ1000"]
La solution de la pastille "point de repère" très fine quand on a aucune idée du jeu de départ est bonne, c'est ce que je fais aussi avec une 200.
Une seule suffit, en procédant avec les pinces étau pour ne pas solliciter les filetages alu, pas de risque et tu n'est pas obligé de bloquer au couple.



Bravo le coup des pinces-étaux! Merci.
Revenir en haut Aller en bas
Bill

avatar

Nombre de messages : 559
Age : 52
Localisation : Grenoble
Date d'inscription : 30/09/2013

MessageSujet: Re: Bill le retour?   Lun 22 Mai - 21:11

magic a écrit:
Bill, je regarde s'il me reste des pastilles, j'avais dû faire un mix des deux culasses pour régler les miennes, si j'arrive à remettre la main dessus...

Ah oui, ça serait sympa! Merci d'avance.

Revenir en haut Aller en bas
loic

avatar

Nombre de messages : 10071
Age : 54
Localisation : 75 Paris 14
Date d'inscription : 14/09/2008

MessageSujet: Re: Bill le retour?   Lun 22 Mai - 21:33

j'y pensait plus aux pinces étaux pour maintenir les AAC

_________________
KZ400 D4 77/ Z750E1 80 / xs750se 79 /GPZ1100 B2 82 /
l'expérience est une lumière qui éclaire la main de celui qui la tient.
La théorie, c’est quand on sait tout et que rien ne fonctionne.
La pratique, c’est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni théorie et pratique : Rien ne fonctionne… et personne ne sait pourquoi !
Nous avons deux vies. La seconde commence à l'instant où l'on s'aperçoit que nous n’en avons qu’une.
je préfère les mains qui aident que celles qui prient!
www.kz400.com / http://kawasaki-kz400.blog4ever.com/

Revenir en haut Aller en bas
http://www.kawasaki-kz400.com/blog/index-185329.html
Bill

avatar

Nombre de messages : 559
Age : 52
Localisation : Grenoble
Date d'inscription : 30/09/2013

MessageSujet: Re: Bill le retour?   Mar 23 Mai - 8:16

Mais ça ne risque pas d’abîmer un peu les arbres quand on va démarrer??







Revenir en haut Aller en bas
Bill

avatar

Nombre de messages : 559
Age : 52
Localisation : Grenoble
Date d'inscription : 30/09/2013

MessageSujet: Re: Bill le retour?   Lun 29 Mai - 20:40

Bon, ma blague n'a fait rire personne et je le comprends... jocolor
Mais sinon bravo JMZ pour les pinces-étaux : tout fait en 1 heure ce soir. cheers Reste plus qu'à commander.
A plus,
Revenir en haut Aller en bas
gisH2

avatar

Nombre de messages : 498
Localisation : TOURAINE
Date d'inscription : 16/09/2015

MessageSujet: Re: Bill le retour?   Lun 29 Mai - 20:47

Bill a écrit:
Bon, ma blague n'a fait rire personne et je le comprends... jocolor
Mais sinon bravo JMZ pour les pinces-étaux : tout fait en 1 heure ce soir. cheers  Reste plus qu'à commander.
A plus,

geek Heu Exclamation Gaffes quand même Exclamation Si t'abîmes les arbres , les écolos sont pas d'accord
Revenir en haut Aller en bas
Bill

avatar

Nombre de messages : 559
Age : 52
Localisation : Grenoble
Date d'inscription : 30/09/2013

MessageSujet: Re: Bill le retour?   Lun 26 Juin - 10:03

Hello la compagnie,

Bon ben voilà, de retour de Norvège vendredi, je reprends les hostilités, je me fâche un bon coup et hop ça démarre! 2 ou 3 aller-retour dans la rue à 23h00 dimanche : ça marche!!! Reste à mettre un pneu arrière digne de ce nom et tout à l'air ok. bounce
Merci à tous encore une fois pour vos conseils et encouragements. Very Happy
Revenir en haut Aller en bas
Bill

avatar

Nombre de messages : 559
Age : 52
Localisation : Grenoble
Date d'inscription : 30/09/2013

MessageSujet: Re: Bill le retour?   Ven 30 Juin - 19:17

Salut tout le monde,

Depuis un bon moment j'ai des mouvements bizarres de la moto au freinage. J'ai changé les roulements de colonne : toujours pareil, gonflé le pneu : toujours pareil. En durcissant un peu la fourche ça va un peu mieux mais le problème n'est pas là! J'ai le garde-boue qui touche les pots au freinage!! Z'avez une idée?? Parce que moi, je vois pas pourquoi.
Si vous aviez des avis éclairés, ce serait avec plaisir. Merci.
Revenir en haut Aller en bas
vroumz6



Nombre de messages : 2295
Date d'inscription : 20/07/2012

MessageSujet: Re: Bill le retour?   Ven 30 Juin - 19:42

Je commencerai par vérifier le jeu aux roulements de colonne ,çà a peut-être bougé un peu, ensuite voir l'huile de fourche(fuites ?)
Revenir en haut Aller en bas
Bill

avatar

Nombre de messages : 559
Age : 52
Localisation : Grenoble
Date d'inscription : 30/09/2013

MessageSujet: Re: Bill le retour?   Ven 30 Juin - 21:02

Les roulements sont neufs et bien réglés.
Voici des tofs du problème :

Ici le garde-boue est rayé :


Et là c'est le pot gauche, le droit a le même traitement:


Mécaniquement, même sans les ressorts de fourche, le garde boue ne doit jamais toucher le pot? Non? Je précise que ma moto est un remontage de "E" et de "L".

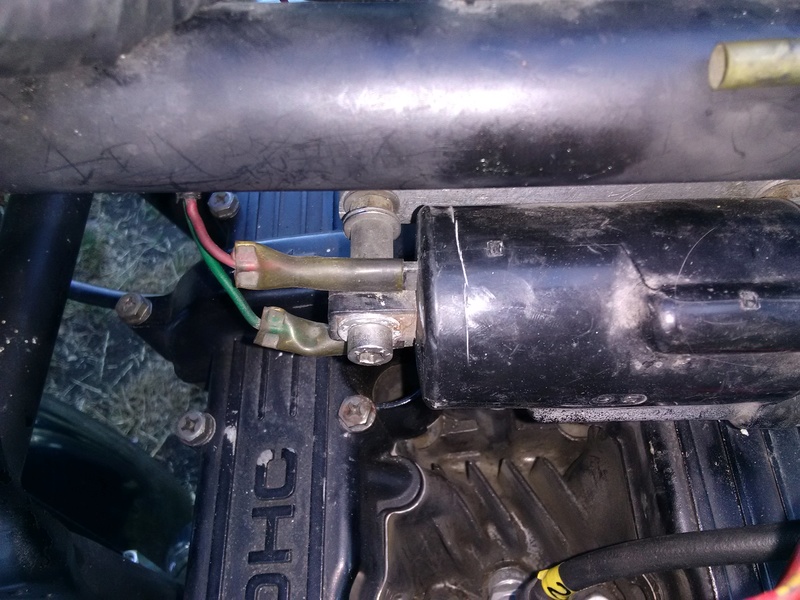

Autre soucis car sinon je m'ennuie...Une bobine fendue serait-elle à l'origine de ratatouillage?


Voilà, ce sera tout... pale
Revenir en haut Aller en bas
JMZ1000

avatar

Nombre de messages : 2950
Localisation : L'Ardèche Sauvage et Rebelle
Date d'inscription : 24/03/2011

MessageSujet: Re: Bill le retour?   Sam 1 Juil - 8:56

Bill a écrit:
J'ai le garde-boue qui touche les pots au freinage!! Z'avez une idée??

Hou là Exclamation Shocked En aucun cas le GB ne doit s'approcher du collecteur, là je crains que les bagues internes des bras de fourche aient un problème ...

Pour ce contrôle, il faut démonter les bras, enlever le bouchon et le ressort, le tube en position haute doit avoir très peu de jeu par rapport au fourreau, j'ai pas de valeur précise mais au jugé, pas plus de 2 mm

Revenir en haut Aller en bas
camshaft

avatar

Nombre de messages : 308
Age : 52
Localisation : Hauts de France
Date d'inscription : 05/10/2014

MessageSujet: Re: Bill le retour?   Sam 1 Juil - 12:15

Si c'est un mix de E et de L, ont-ils le même déport de tés, le même angle de chasse, la même longueur de fourche?
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Bill le retour?

Revenir en haut Aller en bas

Bill le retour?
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 5Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» [Contrat] Goldberg de retour... si la WWE y met le prix
» Aller-retour St-Lô <> Paris St-Lazare.
» XISPA... LE RETOUR??????
» [Rumeur]La 2 CV de retour ?
» de retour bientot en gp800 white 2010

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum des Kawasaki à air, Z et GPZ :: Vous et votre Z :: Divers-
Sauter vers:
