 radiateur d'huile sur Z1000 ST

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
nono z



Nombre de messages : 23
Localisation : vierzon
Date d'inscription : 20/07/2014

MessageSujet: radiateur d'huile sur Z1000 ST   Dim 6 Nov - 17:39

bonjour à tous
je voudrais monter un radiateur d'huile sur mon z1000st
j'aurais besoin de vos conseils pour savoir quelles pieces monter de kawa ou autre
merci à tous d'avance.
Revenir en haut Aller en bas
nono z



Nombre de messages : 23
Localisation : vierzon
Date d'inscription : 20/07/2014

MessageSujet: Re: radiateur d'huile sur Z1000 ST   Jeu 17 Nov - 22:15

merci de me repondre

mon projet avance

mais sans ce conseil

ail seul au monde

merci à tous
Revenir en haut Aller en bas
Savashié
Admin
avatar

Nombre de messages : 17718
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: radiateur d'huile sur Z1000 ST   Jeu 17 Nov - 22:50

Ce n'est pas forcément le fait qu'on ne veuille pas te répondre. Mais ici on a pour habitude de parler de ce qu'on connaît.

Il n'y a pas grand monde qui connaît suffisamment bien ce bloc là pour ne pas te raconter n'importe quoi.
Mais les réponses devraient venir...

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...
Revenir en haut Aller en bas
http://z750.bbconcept.net
JMZ1000

avatar

Nombre de messages : 2882
Localisation : L'Ardèche Sauvage et Rebelle
Date d'inscription : 24/03/2011

MessageSujet: Re: radiateur d'huile sur Z1000 ST   Ven 18 Nov - 3:27



Je pensais avoir diffusé ça ici et non, pas retrouvé, c'était donc chez les rondes je transfère ce post pour vous faire part de ce montage que j'avais réalisé sur ma 1000A il y a maintenant quatre ou cinq ans, le bloc et le circuit d'huile sont en tous points identiques au ST, ça n'a pas bougé depuis:

Le radiateur vient d'un 750 GPZ, c'est discret, ça s'intègre bien dans le cade du Z , c'est largement suffisant pour être efficace et en plus je l'avais. Aucun perçage dans le cadre, ça tient par pincement et crapautage.



Rassurez-vous je n'ai pas explosé la moitié de la moto pour poser ça mais j'ai aussi remplacé les roulements de colonne par des coniques

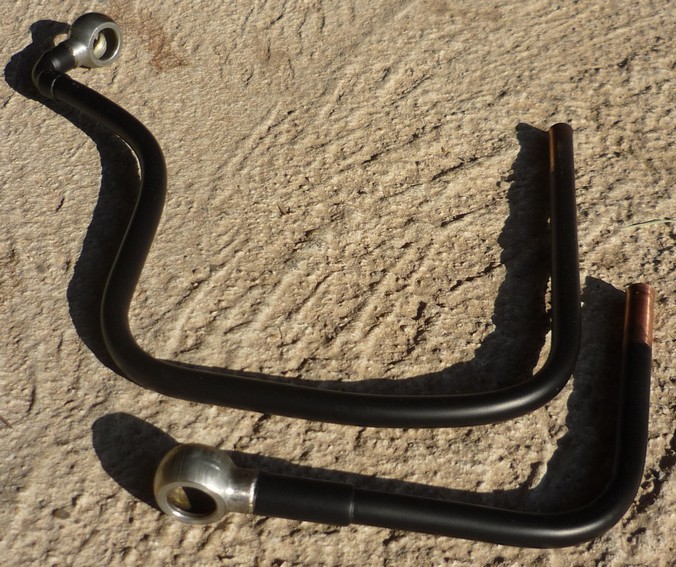

Ensuite avec un bout de tuyau cuivre de 10mm, cintrage a la demande et soudage des embouts "banjo"

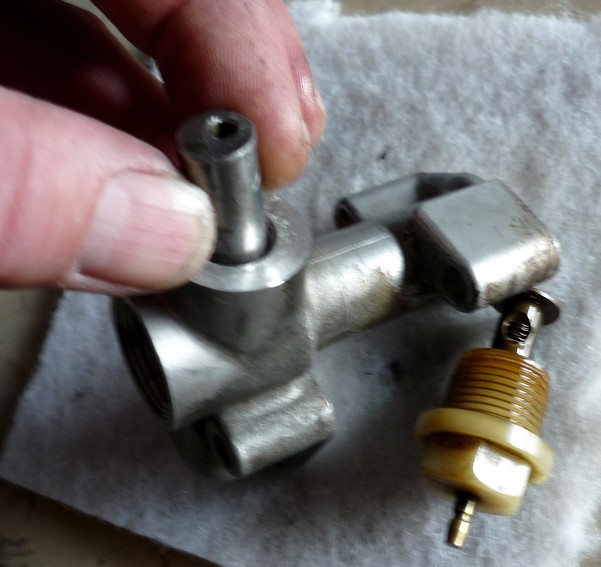

Ensuite il faut obturer le passage d'huile d'origine, j'ai choisis de couper un bout de cylindre de 12 percé dans le sens de la longueur à 4mm pour bypasser le radiateur en cas de problème (conseils de Yves) la soluce de la rondelle percée ne me plaisait pas.





Voilà ce que ça donne coté départ:



Et coté retour:



A l'avant les tuyaux cuivres sont emmanchés en force dans les durites souples d'origine du radiateur, 2 colliers inox, un coup de barbouille.



Et voila l'travail! Finalement, c'est pas trop laid, ça passerait presque inaperçu, bref, chui déçu en bien




Par sécurité j'ai évasé le cuivre au bout avant d'emmancher la durite, cela impose un bourrelet à la durite caoutchouc et le collier est juste derrière, le cuivre rentre de 40 mm dans la durite aucun risque de débranchement.

Le cuivre recuit se travaille très bien, on en profite, on tape avec une petite douille Facom et en exagérant un peu, voilà ce que ça donne schématiquement:




Il y a d'autres solutions plus rapides en durites souples, ça traverse tout en travers, perso, cela me pique un peu les z'yeux  Cool mais sur le principe de montage, c'est pareil



Ci dessous c'est un kit complet prêt à monter, c'est la première chose que j'ai viré lorsque j'ai eu ma Z1R cela me donnait des migraines ophtalmologiques! C'est partit rapidement et à bon prix sur le fofo des motos spéciales, c'est pas très facile à trouver.







Et bien tu vois qu'on te répond mais puisque tu viens de temps en temps à la pêche à l'info, on aimerait bien aussi savoir ou en est ton projet, a quoi elle ressemble aujourd'hui cette ST en menace de caférisation et ou en est ton permis Question

On est curieux hein mais c'est donnant donnant ... Twisted Evil







.
Revenir en haut Aller en bas
PKRT

avatar

Nombre de messages : 4986
Age : 14
Localisation : Dans la jolie Alsace !
Date d'inscription : 22/12/2011

MessageSujet: Re: radiateur d'huile sur Z1000 ST   Ven 18 Nov - 14:54


Zalut ,

Le montage de JM est tout à fait génial , dans le sens où ce sont des pièces d'origine , donc de bonne qualité , et le montage est très discret ! cheers

Il a d'ailleurs conservé les durites rigide d'origine du radiateur , ce qui est judicieux puisqu'elles passent entre les tubes d'échappement ! Avec ce montage , pas de risque .

Il existe aussi des raccords à monter en place , avec des sorties pour radiateur , de ce type :



Et c'est ici :

http://www.ebay.fr/itm/KAWASAKI-Z1-900-Z900-Z1000-USED-OIL-COOLER-TAKE-OFF-POINTS-/332035756210?hash=item4d4edf90b2:g:~gUAAOSwImRYLdn-

Après , tu y colles le radiateur que tu veux ...

Mais franchement , une ST n'en a guère besoin .....

Phil
Revenir en haut Aller en bas
http://kawa1000j.1fr1.net/
Savashié
Admin
avatar

Nombre de messages : 17718
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: radiateur d'huile sur Z1000 ST   Sam 19 Nov - 10:03

C'est ce que je pense mais je sais que ce n'est pas l'avis de JM... Wink

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...
Revenir en haut Aller en bas
http://z750.bbconcept.net
PKRT

avatar

Nombre de messages : 4986
Age : 14
Localisation : Dans la jolie Alsace !
Date d'inscription : 22/12/2011

MessageSujet: Re: radiateur d'huile sur Z1000 ST   Sam 19 Nov - 12:39

Zalut ,


Oui on est d'accord , sur un moteur stock , il n'y en a pas besoin , mais si on monte en cylindrée et compression , ça peut devenir utile ....


Lors du réalésage de ma ST en 1075 , ça passait encore , bien que je ne l'ai jamais "économisé" ... Rolling Eyes


La Z 1000 de notre JM est aussi réalésée mais je ne sais plus en quelle cylindrée , là le choix du "petit" radiateur d'origine est judicieux et surtout très discret  .


Phil
Revenir en haut Aller en bas
http://kawa1000j.1fr1.net/
ruzboutou



Nombre de messages : 296
Localisation : bretagne 29
Date d'inscription : 28/04/2011

MessageSujet: Re: radiateur d'huile sur Z1000 ST   Sam 19 Nov - 14:51

Salut à tous, les huiles ont fait des progrès,
mais le 1000J, par exemple, était surnommé " la friteuse"
par ceux qui l'utilisaient intensivement, ou sous un climat un peu chaud.
Revenir en haut Aller en bas
Savashié
Admin
avatar

Nombre de messages : 17718
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: radiateur d'huile sur Z1000 ST   Sam 19 Nov - 14:52

Nan, on parlait bien d'un Z 1000 ST avec JM. Si ma mémoire est bonne. Et elle l'est. Wink

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...
Revenir en haut Aller en bas
http://z750.bbconcept.net
Savashié
Admin
avatar

Nombre de messages : 17718
Age : 51
Localisation : pas très loin
Date d'inscription : 03/12/2006

MessageSujet: Re: radiateur d'huile sur Z1000 ST   Sam 19 Nov - 14:54

Et à part ça "ophtalmique" suffirait... Wink

_________________
le "Hell" ressuscité                    gpz750r1                    et c'est  pô fini ! ...
Revenir en haut Aller en bas
http://z750.bbconcept.net
nono z



Nombre de messages : 23
Localisation : vierzon
Date d'inscription : 20/07/2014

MessageSujet: re   Mer 23 Nov - 22:13

merci d'abord à tous

vos infos sont d'une aide bref super

bref pour mon permis c'est en route

mais il ne faut pas le croire,je ne conduit pas sans permis

sauf mes 125

je vais essayer d'eberger des photos de mon z 1000

cela avance bien ,grace à vous et à mes potes,

si vous avez d'autre infos,pourquoi pas

merci à tous d'avence
