 Remise à neuf d'une.... KAWASAKI GPZ 1100 R !

Aller en bas
Aller à la page : Précédent  1 ... 12 ... 21, 22, 23  Suivant
AuteurMessage
gisH2

avatar

Nombre de messages : 852
Localisation : TOURAINE
Date d'inscription : 16/09/2015

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Sam 14 Avr - 19:51

PHIL13 a écrit:
le moteur fonctionnait par ailleurs " bien " avec sa dent de décalage .... normal dans cette position on augmente sensiblement le couple en bas avec plus d AOA .... au détriment bien sur des régimes moyens que je ne suis pas allé chercher...

 étonnant quand même  y'avait une dent de décalage sur ma Z1A (je l'ai eu comme ça) elle accélérait comme une 125 , bon une 250 ......
Revenir en haut Aller en bas
bruno du nord

avatar

Nombre de messages : 1191
Age : 55
Localisation : lille
Date d'inscription : 24/01/2015

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Sam 14 Avr - 20:52

avec le pastis c'est pas toujours facile de compter jusque 44 alors 45 m'en parle même pas .. lol!
Revenir en haut Aller en bas
loic

avatar

Nombre de messages : 11287
Age : 55
Localisation : 75 Paris 14
Date d'inscription : 14/09/2008

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Sam 14 Avr - 21:06

mon 750 a une demi dent en moins par rapport a la RMT, et elle fonctionne à merveille, quand je l'ai ouvert il était déja calé avec ce rapport, j'ai donc laissé au remontage avec ce même décallage!!

j'ai toujours pensé que cela avait une incidence sur son bon fonctionnement.

_________________
KZ400 D4 77/ Z750E1 80 / xs750se 79 /GPZ1100 B2 82 /
l'expérience est une lumière qui éclaire la main de celui qui la tient.
La théorie, c’est quand on sait tout et que rien ne fonctionne.
La pratique, c’est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni théorie et pratique : Rien ne fonctionne… et personne ne sait pourquoi !
Nous avons deux vies. La seconde commence à l'instant où l'on s'aperçoit que nous n’en avons qu’une.
je préfère les mains qui aident que celles qui prient!
www.kz400.com / http://kawasaki-kz400.blog4ever.com/

Revenir en haut Aller en bas
http://www.kawasaki-kz400.com/blog/index-185329.html
PHIL13

avatar

Nombre de messages : 401
Date d'inscription : 23/07/2016

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Sam 14 Avr - 21:24

gisH2 a écrit:
PHIL13 a écrit:
le moteur fonctionnait par ailleurs " bien " avec sa dent de décalage .... normal dans cette position on augmente sensiblement le couple en bas avec plus d AOA .... au détriment bien sur des régimes moyens que je ne suis pas allé chercher...

 étonnant quand même  y'avait une dent de décalage sur ma Z1A (je l'ai eu comme ça) elle accélérait comme une 125 , bon une 250 ......

une dent de décalage....ça dépend dans quel sens !
je peux t'assurer que ma Z1A fonctionnait " assez " correctement dans cette configuration....
même chose pour la GPZ avec laquelle j'ai fait 60 kms sans dépasser 4000 t/mm... c'était rond et ça reprenait bien !! ce qui veut pas dire que le moteur est bien réglé ...la preuve...il se serait certainement " écrasé " lamentablement dans les tours !!
Bref...une aprés midi de travail et c'est remis dans l'ordre .... les 44 dents étaient bien compté....mais avec 1 dent de décalage !! pourquoi et comment ...mystére !! un peu trop de mou sur le brin de la chaine et c'est vite fait de faire une connerie à ce niveau...

là le " T 1/4 " est pile poil en correspondance avec les marques.... !  en fait ce qui a attiré mon attention c'est des compressions
" équilibrées mais trop basses ".... c'est exactement le symptome d'une distribution décalée avec diminution du remplissage Wink
des soupapes " bridées " par une absence de jeu donnent des compressions basses certes mais pas aussi équilibrées.... !



Revenir en haut Aller en bas
bloobaba

avatar

Nombre de messages : 1267
Localisation : Beauvais
Date d'inscription : 09/08/2011

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Sam 14 Avr - 22:43

Ouais mais quand même, ça fait négligé après tout ce beau travail, se planter d'une dent, c'est larchouma 😛.
Revenir en haut Aller en bas
PHIL13

avatar

Nombre de messages : 401
Date d'inscription : 23/07/2016

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Dim 15 Avr - 7:12

bloobaba a écrit:
Ouais mais quand même, ça fait négligé après tout ce beau travail, se planter d'une dent, c'est larchouma 😛.

que celui qui n'a jamais fait d'erreur en mécanique me jette le premier boulon !
Revenir en haut Aller en bas
PHIL13

avatar

Nombre de messages : 401
Date d'inscription : 23/07/2016

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Dim 15 Avr - 7:16

dans toute cette restauration j'aurais fait d'ailleurs DEUX erreurs .... serrer trop fort les palliers d' AC également !!
mais à ma décharge je connais également des pros ( des vrais !!) qui sont amenés à redemonter des moteurs .... Wink
Revenir en haut Aller en bas
gisH2

avatar

Nombre de messages : 852
Localisation : TOURAINE
Date d'inscription : 16/09/2015

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Dim 15 Avr - 7:45

loic a écrit:
mon 750 a une demi dent en moins par rapport a la RMT, et elle fonctionne à merveille, quand je l'ai ouvert il était déja calé avec ce rapport, j'ai donc laissé au remontage avec ce même décallage!!

j'ai toujours pensé que cela avait une incidence sur son bon fonctionnement.

cheers Bon ben alors Exclamation si ça marche mieux quand c'est pas comme y faut lol!

et l'avance à l'allumage ......légèrement décalée aussi Question pour rattraper le retard
Revenir en haut Aller en bas
loic

avatar

Nombre de messages : 11287
Age : 55
Localisation : 75 Paris 14
Date d'inscription : 14/09/2008

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Dim 15 Avr - 8:14

gisH2 a écrit:
loic a écrit:
mon 750 a une demi dent en moins par rapport a la RMT, et elle fonctionne à merveille, quand je l'ai ouvert il était déja calé avec ce rapport, j'ai donc laissé au remontage avec ce même décallage!!

j'ai toujours pensé que cela avait une incidence sur son bon fonctionnement.

cheers  Bon ben alors Exclamation  si ça marche mieux quand c'est pas comme y faut lol!

et l'avance à l'allumage ......légèrement décalée aussi Question pour rattraper le retard

mon explication est que la RMT à une coquille sur cela!

pour l'allumage, j'ai remis comme quand j'ai démonté!






_________________
KZ400 D4 77/ Z750E1 80 / xs750se 79 /GPZ1100 B2 82 /
l'expérience est une lumière qui éclaire la main de celui qui la tient.
La théorie, c’est quand on sait tout et que rien ne fonctionne.
La pratique, c’est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni théorie et pratique : Rien ne fonctionne… et personne ne sait pourquoi !
Nous avons deux vies. La seconde commence à l'instant où l'on s'aperçoit que nous n’en avons qu’une.
je préfère les mains qui aident que celles qui prient!
www.kz400.com / http://kawasaki-kz400.blog4ever.com/

Revenir en haut Aller en bas
http://www.kawasaki-kz400.com/blog/index-185329.html
Jeep

avatar

Nombre de messages : 610
Age : 56
Localisation : Val de Marne
Date d'inscription : 02/11/2014

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Dim 15 Avr - 10:52

bruno du nord a écrit:
avec le pastis c'est pas toujours facile de compter jusque 44  alors 45 m'en parle même pas .. lol!

Pourtant, je pensais qu'il fallait compter jusqu'à 51 ....!? lol!
Revenir en haut Aller en bas
bruno du nord

avatar

Nombre de messages : 1191
Age : 55
Localisation : lille
Date d'inscription : 24/01/2015

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Dim 15 Avr - 11:48

celui qui ne fat rien ne se trompe pas ! ça peut arriver à tout le monde .
Tu as trouvé rapidement le problème c'est tout bon plus k rouler.

bravo à toi pour cette restauration elle est vraiment très très belle
Revenir en haut Aller en bas
PHIL13

avatar

Nombre de messages : 401
Date d'inscription : 23/07/2016

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Dim 15 Avr - 20:27

bruno du nord a écrit:
celui qui ne fat rien ne se trompe pas ! ça peut arriver à tout le monde .
Tu as trouvé rapidement le problème c'est tout bon plus k rouler.

bravo à toi pour cette restauration elle est vraiment très très belle

merci !!.... mais j'ai pas encore tout remonté et je ne sais pas encore si le fonctionnement sera correct !!
mais j'espére que les compressions auront remontés !! Wink ...suite au prochain épisode
Revenir en haut Aller en bas
PHIL13

avatar

Nombre de messages : 401
Date d'inscription : 23/07/2016

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Dim 15 Avr - 20:31

loic a écrit:
gisH2 a écrit:
loic a écrit:
mon 750 a une demi dent en moins par rapport a la RMT, et elle fonctionne à merveille, quand je l'ai ouvert il était déja calé avec ce rapport, j'ai donc laissé au remontage avec ce même décallage!!

j'ai toujours pensé que cela avait une incidence sur son bon fonctionnement.

cheers  Bon ben alors Exclamation  si ça marche mieux quand c'est pas comme y faut lol!

et l'avance à l'allumage ......légèrement décalée aussi Question pour rattraper le retard

mon explication est que la RMT à une coquille sur cela!

pour l'allumage, j'ai remis comme quand j'ai démonté!






mon explication sur la demi dent d'écart c'est que la chaine de distri n'est pas celle d'origine... j'en viens à me demander si ce n'est pas ça la raison car sur la 750 GS que j'ai remonté pour un pote ... tout était aligné avec la chaine d'origine... et il y avait une demi dent d'écart avec la chaine de remplacement .... curieux non ?
Revenir en haut Aller en bas
El Mancho

avatar

Nombre de messages : 1758
Age : 58
Localisation : Région Grenobloise
Date d'inscription : 11/12/2011

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Dim 15 Avr - 20:51

Pour moi ce qui est le plus important c’est le bon positionnement des deux AAC par rapport au Vilebrequin et donc que les repères soient bien positionnés tout comme le nombre d'axes entres les deux AAC soit bon.
Je pense que si la chaîne est décalée d'une dent, cela n'auras aucune incidence.
Revenir en haut Aller en bas
PHIL13

avatar

Nombre de messages : 401
Date d'inscription : 23/07/2016

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Lun 16 Avr - 8:53

El Mancho a écrit:
Pour moi ce qui est le plus important c’est le bon positionnement des deux AAC par rapport au Vilebrequin et donc que les repères soient bien positionnés tout comme le nombre d'axes entres les deux AAC soit bon.
Je pense que si la chaîne est décalée d'une dent, cela n'auras aucune incidence.

là je ne comprend pas trop ce que tu veux dire : si le repére T du villo est en face de la marque... si une fois la chaine tendue et mise en place tu as bien le repére " IN " face au plan de joint arriére....le repére "EX" face au plan de joint avant ....il ne peut pas y avoir un décalage d'une dent !!!.... si dans cette configuration tu as un décalage d'une dent ( voir ma photo..) tu as bel et bien une incidence !! pas de risque de " touchette " sur ce moteur ( toujours faire 2 tours de villo aprés calage) mais un décalage des diagrammes et un mauvais fonctionnement du moteur... c'est inevitable ...
Revenir en haut Aller en bas
PHIL13

avatar

Nombre de messages : 401
Date d'inscription : 23/07/2016

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Lun 16 Avr - 8:55

lire dans la 2é ligne " Il ne DOIT pas y avoir un décalage d'une dent " ... ! Wink
Revenir en haut Aller en bas
PHIL13

avatar

Nombre de messages : 401
Date d'inscription : 23/07/2016

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Lun 16 Avr - 9:03

Par contre autre cas de figure ( qui ressemble un peu au cas de Loic...)
sur la SUZUKI GS 750 , le remplacement de la chaine de distribution se solde par une impossibilité de respecter les 3 instructions à savoir
- nombre d'axe à compter
- allignement du repére villo
- allignement avec les plans de joint des repére AC

alors que tout celà existait avec la " vieille " chaine !!

dans ce cas, ce qui est déterminant c'est la position du villo et la position des AC .... sans tenir compte du nombre d'axes à compter
( 1 de plus que préconisé dans la RTM dans le cas de la GS 750) pour respecter les diagrammes ...

la question c'est de savoir pourquoi la chaine de remplacement ne permet pas( dans ce cas...) le même réglage que la chaine origine... à mon avis une entraxe trés légérement différente qui additionnée sur toute la longueur de la chaine ne permet pas le " comptage " d'axes préconisés....
Revenir en haut Aller en bas
bloobaba

avatar

Nombre de messages : 1267
Localisation : Beauvais
Date d'inscription : 09/08/2011

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Lun 16 Avr - 14:40

PHIL13 a écrit:
El Mancho a écrit:
Pour moi ce qui est le plus important c’est le bon positionnement des deux AAC par rapport au Vilebrequin et donc que les repères soient bien positionnés tout comme le nombre d'axes entres les deux AAC soit bon.
Je pense que si la chaîne est décalée d'une dent, cela n'auras aucune incidence.

là je ne comprend pas trop ce que tu veux dire : si le repére T du villo est en face de la marque... si une fois la chaine tendue et mise en place tu as bien le repére " IN " face au plan de joint arriére....le repére "EX" face au plan de joint avant ....il ne peut pas y avoir un décalage d'une dent !!!.... si dans cette configuration tu as un décalage d'une dent ( voir ma photo..) tu as bel et bien une incidence !! pas de risque de " touchette " sur ce moteur ( toujours faire 2 tours de villo aprés calage) mais un décalage des diagrammes et un mauvais fonctionnement du moteur... c'est inevitable ...

Je pense comprendre ce que veux dire elmancho.
La chaîne peut être décalé d'une dent sur le villebrequin ce qui aura pour résultat, en prenant l'illustration du 750 ci dessus, le positionnement du repère EX entre 2 axes d'une plaque de la chaîne et non entre 2 axes de plaques jointives., Ça peut prêter à confusion. Mais l'important en effet, c'est qu'après les 2 tours de vilo tous le repère soit à leur place.
Sur la grosse bouilloire, au remontage la chaîne était ainsi décalé, j'ai donc repositionné la chaîne sur le vilo de sorte à ce que le reel corresponde aux photos du manuel.
Revenir en haut Aller en bas
vroumz6



Nombre de messages : 2681
Date d'inscription : 20/07/2012

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Lun 16 Avr - 20:33

C'est çà, j'ai déjà eu ce cas après changement d'une chaine de 650, çà ne me plaisait pas j'ai ressorti le moteur,ré-ouvert et j'ai décalé la chaine d'une dent sur le vilo pour que tout corresponde au niveau des AAC mais çà fonctionnait correctement.
Revenir en haut Aller en bas
bruno du nord

avatar

Nombre de messages : 1191
Age : 55
Localisation : lille
Date d'inscription : 24/01/2015

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Lun 16 Avr - 20:43

moi quand j'ai recalé une distribution sur ces moteurs de kawas après avoir fait deux tours moteur ,je vérifie que je suis toujours au point T1/4 que les repères ex ,in, sont bien à l'horizontale et que les pointes des cames admission et échappement du cylindre 4 sont en regard l'une de l'autre et à l'horizontale .
Revenir en haut Aller en bas
bloobaba

avatar

Nombre de messages : 1267
Localisation : Beauvais
Date d'inscription : 09/08/2011

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Lun 16 Avr - 21:26

vroumz6 a écrit:
C'est çà, j'ai déjà eu ce cas après changement d'une chaine de 650, çà ne me plaisait pas j'ai ressorti le moteur,ré-ouvert et j'ai décalé la chaine d'une dent sur le vilo pour que tout corresponde au niveau des AAC mais çà fonctionnait correctement.
Ah moi je n'aurais pas été jusque là
Bah, c'est comme on quand raccorde un moteur électrique, une chance sur 2 qu'il tourne dans le bon sens. Là une chance sur 2 d'être sur la bonne dent.
Revenir en haut Aller en bas
El Mancho

avatar

Nombre de messages : 1758
Age : 58
Localisation : Région Grenobloise
Date d'inscription : 11/12/2011

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Lun 16 Avr - 22:37

bloobaba a écrit:

Je pense comprendre ce que veux dire elmancho.
La chaîne peut être décalé d'une dent sur le villebrequin ce qui aura pour résultat, en prenant l'illustration du 750 ci dessus, le positionnement du repère EX entre 2 axes d'une plaque de la chaîne et non entre 2 axes   de plaques jointives., Ça peut prêter à confusion. Mais l'important en effet, c'est qu'après les 2 tours de vilo tous le repère soit à leur place.
Oui tout a fait c’est bien ca Wink
Revenir en haut Aller en bas
PHIL13

avatar

Nombre de messages : 401
Date d'inscription : 23/07/2016

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Mar 17 Avr - 15:21

Bon ben retour sur le moteur....
démarrage.... 1/4 de tour comme d'habitude mais là, il se met au bout de 30 secondes sur un ralenti stable et impeccable !!
" la panne " est belle est bien celle évoquée plus haut...une étourderie qui " coute" 5 heures de mécanique !! pas grave ... désormais tout semble rentré dans l'ordre ...
petit " run " de 25 kms " pour voir .... tout est ok !! ça déménage bien...ça reprend avec couple et quelques vibrations vers 3500 pour montrer que le moteur " existe " .... la mécanique est vive et surtout...permet désormais d'enrouler en 3é dans les ronds point et de reprendre avec vivacité en 5é à 1500 t/mm ...parfait !! et quelle " sérénité " ce ralenti à 1000 t/mm !!
Pas de fuite d'huile ...pas de fuite d'essence....pas de fuite de liquide de frein ...inspection minutieuse de l'ensemble de la moto qui révele  que déjà les vis d'échappement méritent  d'être revissées... au bout de 90 kms !

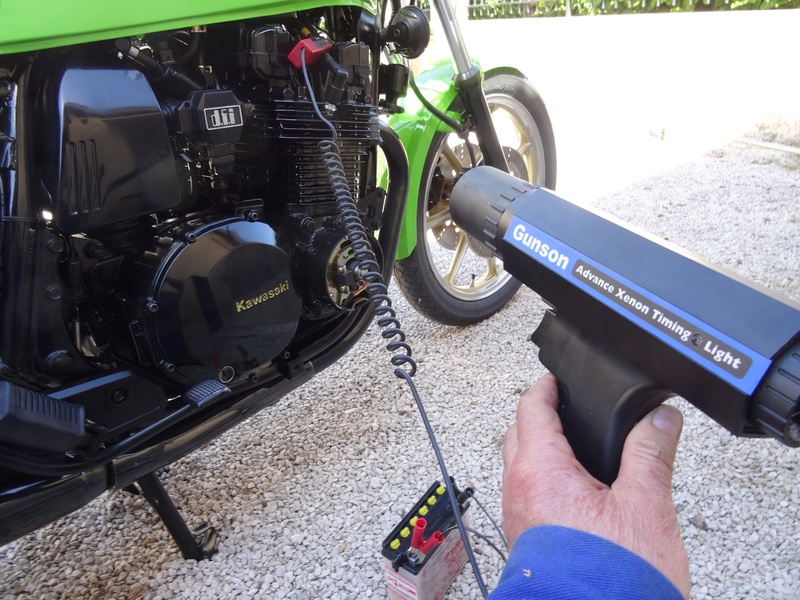

j'en profite pour vérifier l'allumage qui ne demande pas de réglage...il  restera à revoir la synchro des papillons effectuée dans de mauvaises conditions avec les bas régimes instables.... Tout ça se fera à 800 ou 1000 kms avec la premiére vidange...





Je remarque que le démarreur à " du mal " de temps en temps à franchir les compressions ( qui ont du augmenter en conséquence avec le recalage des AC  !! )... la batterie qui n'a pas servi pendant 1 an n'est plus de toute premiére jeunesse Wink

Voilà... voilà... la fin de la " remise à neuf d'une KAWASAKI GPZ 1100 R"...maintenant j'espére que c'en ai fini avec la mécanique ( pour celle ci du moins ) et que ça va commençer avec de longues ballades sur route....













Revenir en haut Aller en bas
loic

avatar

Nombre de messages : 11287
Age : 55
Localisation : 75 Paris 14
Date d'inscription : 14/09/2008

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Mar 17 Avr - 19:05

Magnifique!! c'est toujours une fierté de contempler son travail fini et roulant

_________________
KZ400 D4 77/ Z750E1 80 / xs750se 79 /GPZ1100 B2 82 /
l'expérience est une lumière qui éclaire la main de celui qui la tient.
La théorie, c’est quand on sait tout et que rien ne fonctionne.
La pratique, c’est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni théorie et pratique : Rien ne fonctionne… et personne ne sait pourquoi !
Nous avons deux vies. La seconde commence à l'instant où l'on s'aperçoit que nous n’en avons qu’une.
je préfère les mains qui aident que celles qui prient!
www.kz400.com / http://kawasaki-kz400.blog4ever.com/

Revenir en haut Aller en bas
http://www.kawasaki-kz400.com/blog/index-185329.html
PHIL13

avatar

Nombre de messages : 401
Date d'inscription : 23/07/2016

MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !   Mar 17 Avr - 20:40

loic a écrit:
Magnifique!!              c'est toujours une fierté de contempler son travail fini et roulant


Merci Loic !! je ne manquerais pas de donner quelques nouvelles de la machine au fur et à mesure qu'elle accumulera des bornes !! Smile
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Remise à neuf d'une.... KAWASAKI GPZ 1100 R !

Revenir en haut Aller en bas

Remise à neuf d'une.... KAWASAKI GPZ 1100 R !
Revenir en haut
Page 22 sur 23Aller à la page : Précédent  1 ... 12 ... 21, 22, 23  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum des Kawasaki à air, Z et GPZ :: Vous et votre Z :: Pbs méca ou élec-
Sauter vers:
